產品中心

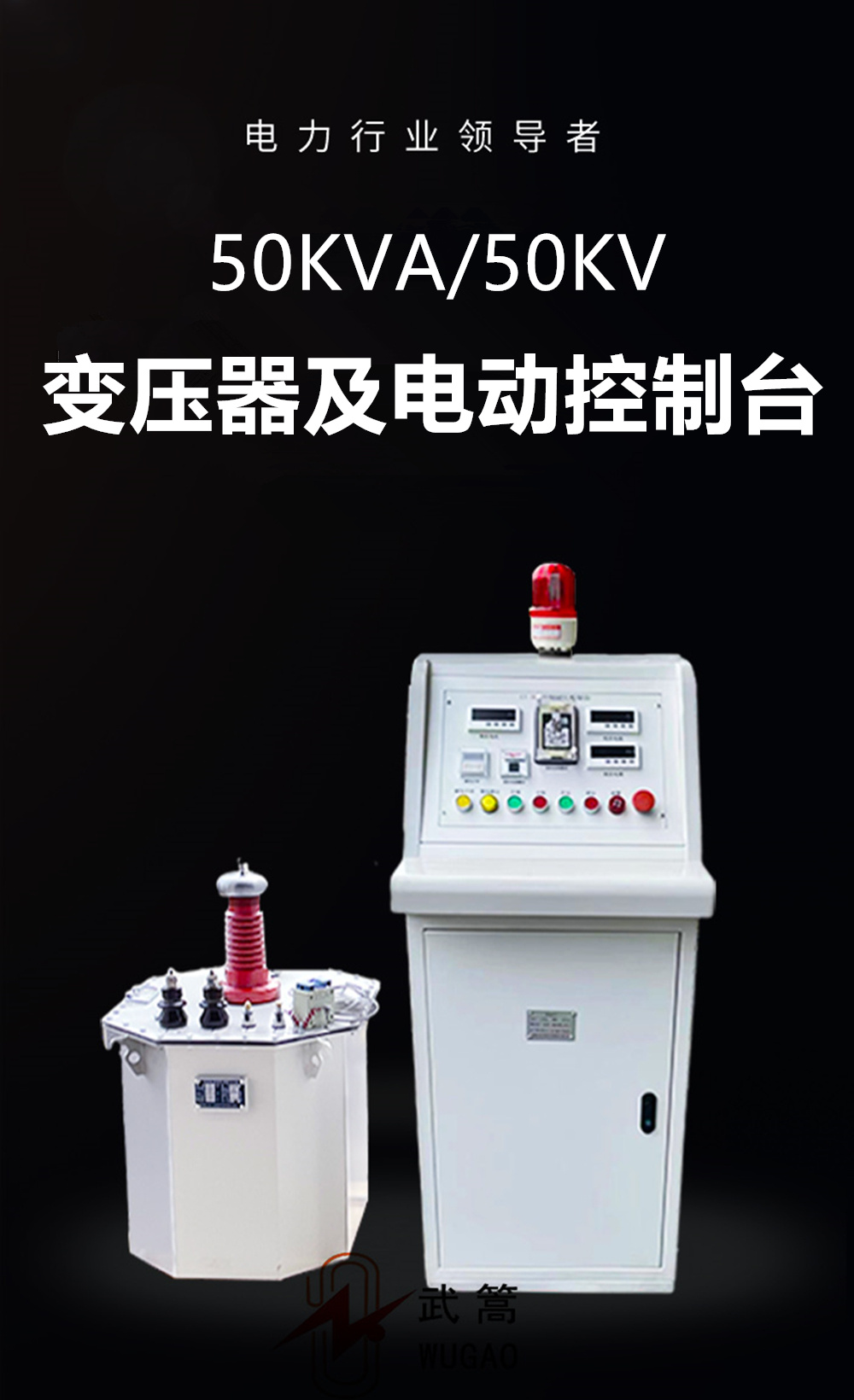

YD-50KVA/50KV高壓電動機成套耐壓儀
產品概述
本套產品試驗變壓器采用充油絕緣，匹配電動數顯控制臺，輸出單相電壓高產品用途。
產品用途
主要是用于對高壓電機等電氣產品進行交流耐壓試驗的理想設備。

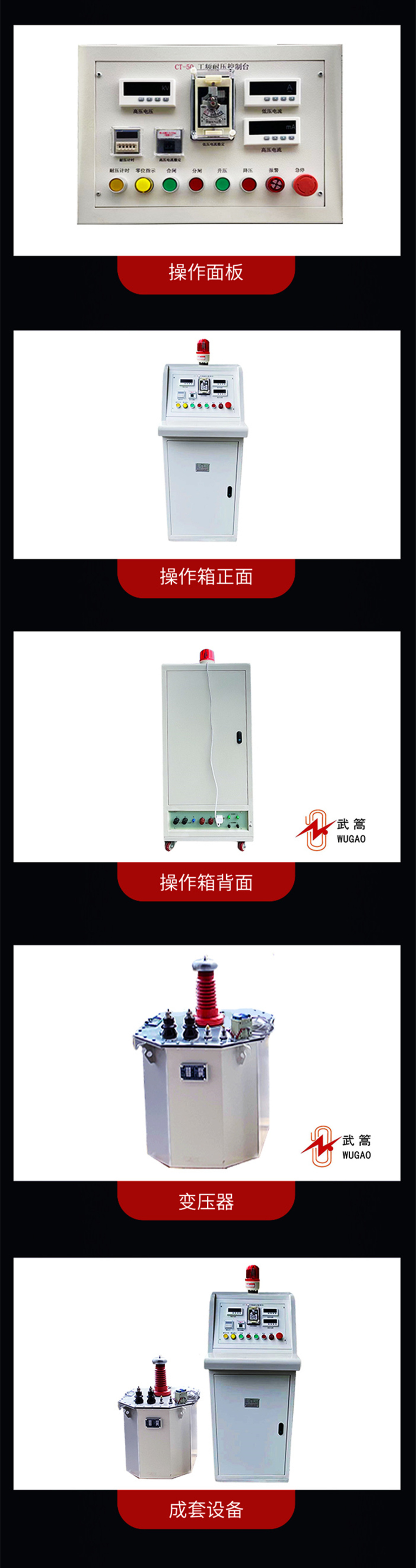

成套設備

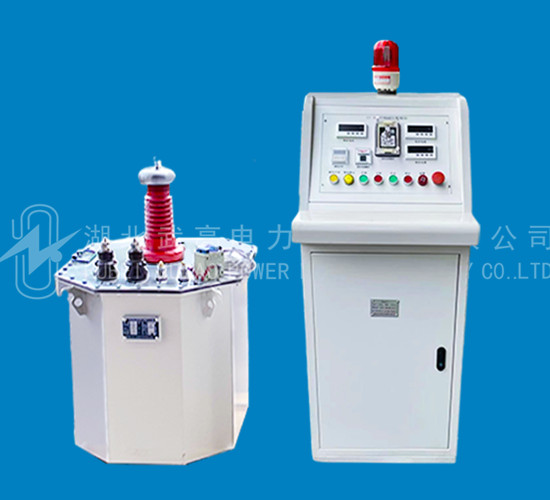

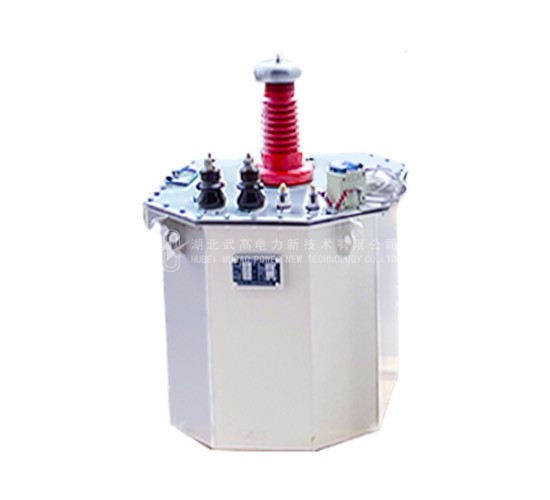

由油浸試驗變壓器及電動調壓控制臺組成。
輸出參數
電壓：AC:50KV DC:70KV 容量：50KVA
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品別稱 Other name
工頻耐壓機、油浸式試驗變壓器及電動控制臺、輕型高壓試驗變壓器及控制臺、工頻耐壓試驗裝置、高壓耐壓儀、試驗變壓器成套設備、等等。
概 述 Overview

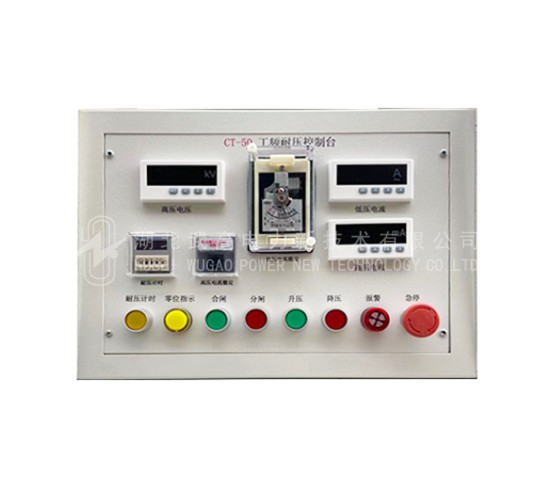

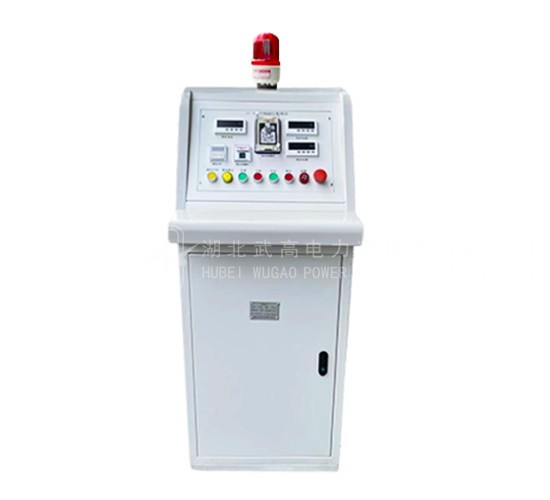

本套設備主要由50KVA/50KV油浸式試驗變壓器及電動控制臺組成，電動控制臺用于0.5～100KVA試驗變壓器的調壓控制。控制臺工作原理是：通過調整移圈式調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，操作臺內裝有電源電壓表，高壓輸出電壓表，調壓器輸出電壓表，低壓輸入電流表、低壓電流過流和輸出電壓過壓保護電路、計時和過流報警裝置?？梢苑奖愕刈x取試驗電壓值，并能可靠地保護設備。其原理簡單、結構緊湊、工作可靠，是對高壓電機等電氣產品進行耐壓試驗的理想設備。
技術參數 Main technical parameters

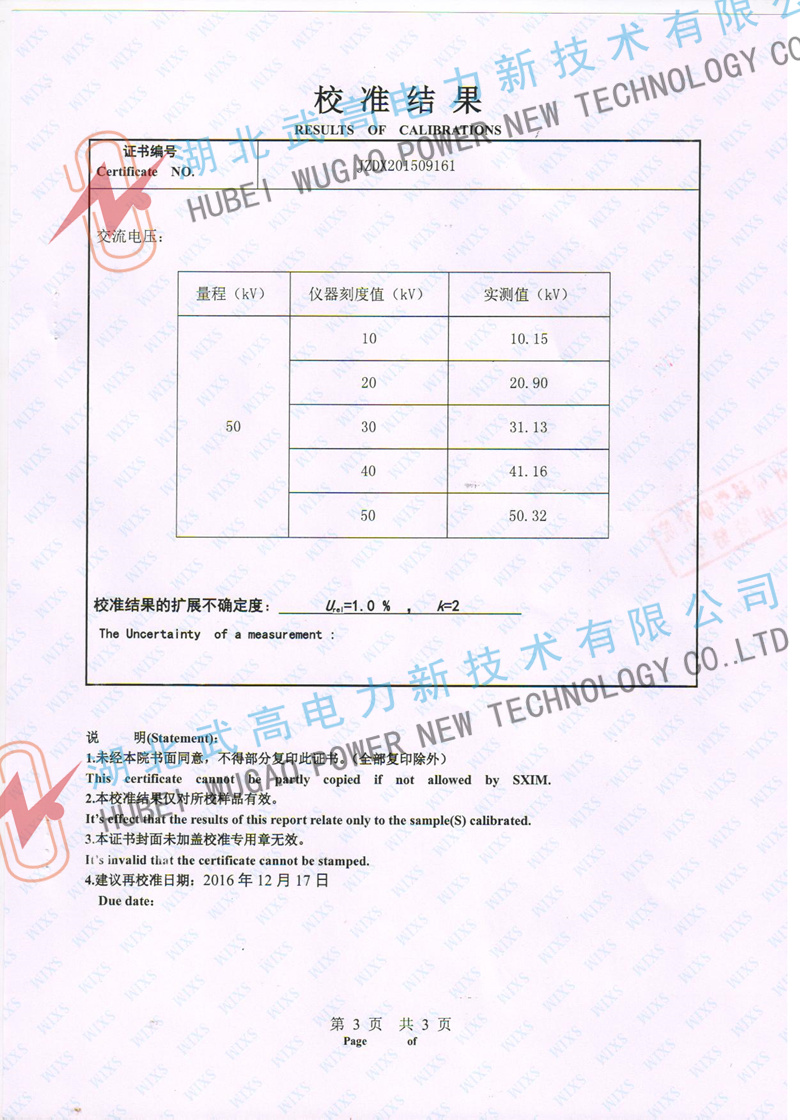

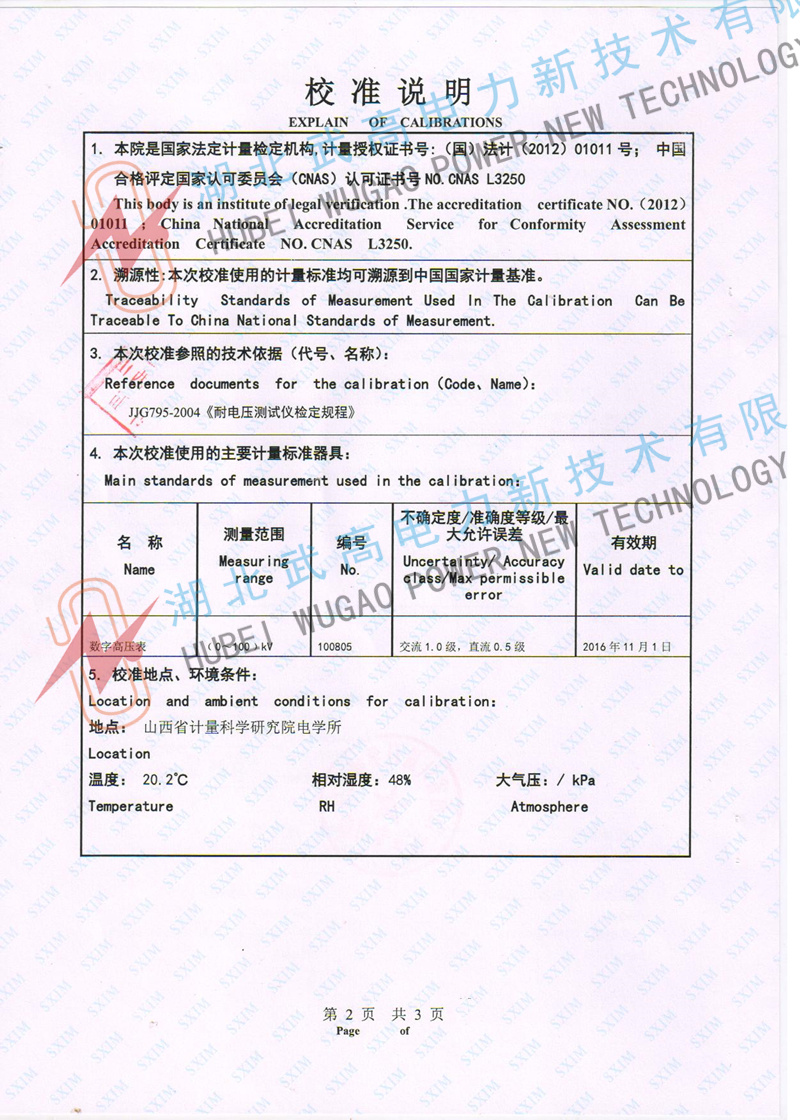

型號 | 輸入電壓 （V） | 適配試變?nèi)萘?/span> （KVA） | 額定輸出 | 高壓電壓表 KV/V | 外形尺寸 立方米（長×寬×高） | |
電壓 | 電流(A) | |||||
CT-0.5 | 220 | 0.5 | 200 | 2.5 | 50/100 | 20×30×20 |
CT-1.5 | 220 | 1.5 | 200 | 7.5 | 50/100 | 26×36×24 |
CT-3 | 220 | 3 | 200 | 15 | 50/100 | 26×42×24 |
CT-6 | 220 | 6 | 200 | 30 | 50/100 | 60×45×37 |
CT-6 | 220 | 6 | 200 | 30 | 50/100 | 53×40×60 |
CT-10 | 380 | 10 | 400 | 50/25 | (50/100)/100 | 53×40×65 |
CT-15 | 380 | 15 | 400 | 37.5 | (50/100/150)/100 | 53×40×70 |
CT-20 | 380 | 20 | 400 | 50 | (50/100/150)/100 | 53×43×84 |
CT-25 | 380 | 25 | 400 | 62.5 | (50/100/150)/100 | 53×45×90 |
CT-30 | 380 | 30 | 400 | 67.5 | (50/100/150)/100 | 65×55×117 |
CT-50 | 380 | 50 | 400 | 125 | (50/100/150)/100 | 70×60×115 |
CT-100 | 380 | 100 | 400 | 250 | (50/100/150)/100 | 75×70×120 |
注：額定輸出電流指連續5MIN工作輸出電流。
使用方法：
1、按試驗變壓器和控制臺，調壓器對應標識接好試驗變壓器與操作臺之間的聯線。
2、預置時間繼電器至所需時間。根據需要設置試驗電流值。
3、接通電源并合上控制臺電源空開，所有的數字表顯示都點亮，在黃色零位指示燈和紅色的分閘指示燈點亮?xí)r，點“升壓”按鈕，到達所需電壓時，按下計時按鈕，時間繼電器開始計時，計時時間到，控制臺發出聲音提示并自動降壓，重復按一下計時按鈕，解除計時及聲音。升壓過程中，如過流擊穿，電壓會自動返回，直至黃色的零位指示燈亮。
高壓電流和低壓電流整定，根據負載調整對應的高壓輸出保護電流和調壓器的輸入電流，本設備實行雙重保護，以某項的設定最大保護值，為整機脫扣保護值。
4、試驗完畢，按主電路分閘按鈕，待調壓器回零后，切斷電源，解除接線。
5、試驗過程中，如發現異常聲響或冒煙，有異味等，應立即停止升壓，迅速降壓至零，檢查無誤后，方可繼續升壓。如被試品擊穿或其它過流故障引起的控制臺過流跳閘，本控制臺會發出音響和燈光閃爍給予警示。
6、嚴禁在正常工作進切斷電源。
7、如設備長期未使用，在重新使用時必須用兆歐表進行絕緣測量，確定阻值不低于0.5MΩ。方可繼續使用。
8、使用本產品進行高壓試驗，除熟悉本說明書外，尚須熟悉如下規程：《電氣設備預防性試驗規程》
注意事項：
為了您和設備的安全，請操作人員仔細閱讀以下內容:
1.試驗時機殼必須可靠接地。
2.試驗時不允許不相干的物品堆放在設備面板上和周圍。
3.開機前請檢查電源電壓。
4.更換保險管和配件時，請使用與本儀器相同的型號。
5.本儀器注意防潮、防油污。
6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。
7.開機前請檢查輸出旋鈕是否在零位。
