概述 overview

該試驗裝置是絕緣靴（手套）批量試驗的專用設備。也可以對安全工器具進行測試，例如絕緣桿、絕緣螺絲刀、絕緣墊等。是我公司根據絕緣靴（手套）的試驗要求，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規范試驗，提高了工作效率、保障了工作安全，是理想的絕緣靴（手套）專用設備。

該產品采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。

工作原理 Working principle

接入0~220V電源，根據電磁感應原理，使變壓器產生0~30KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、記錄測試參數。

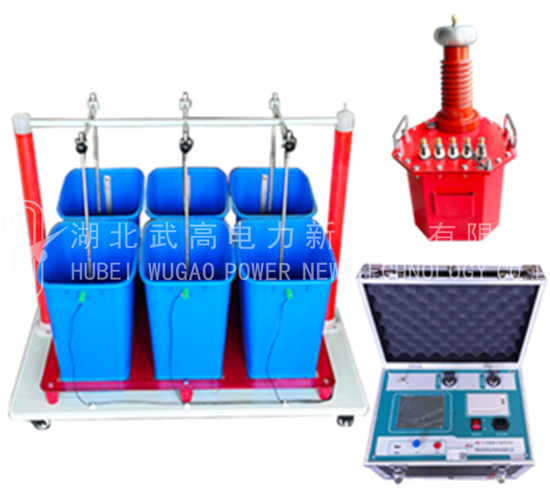

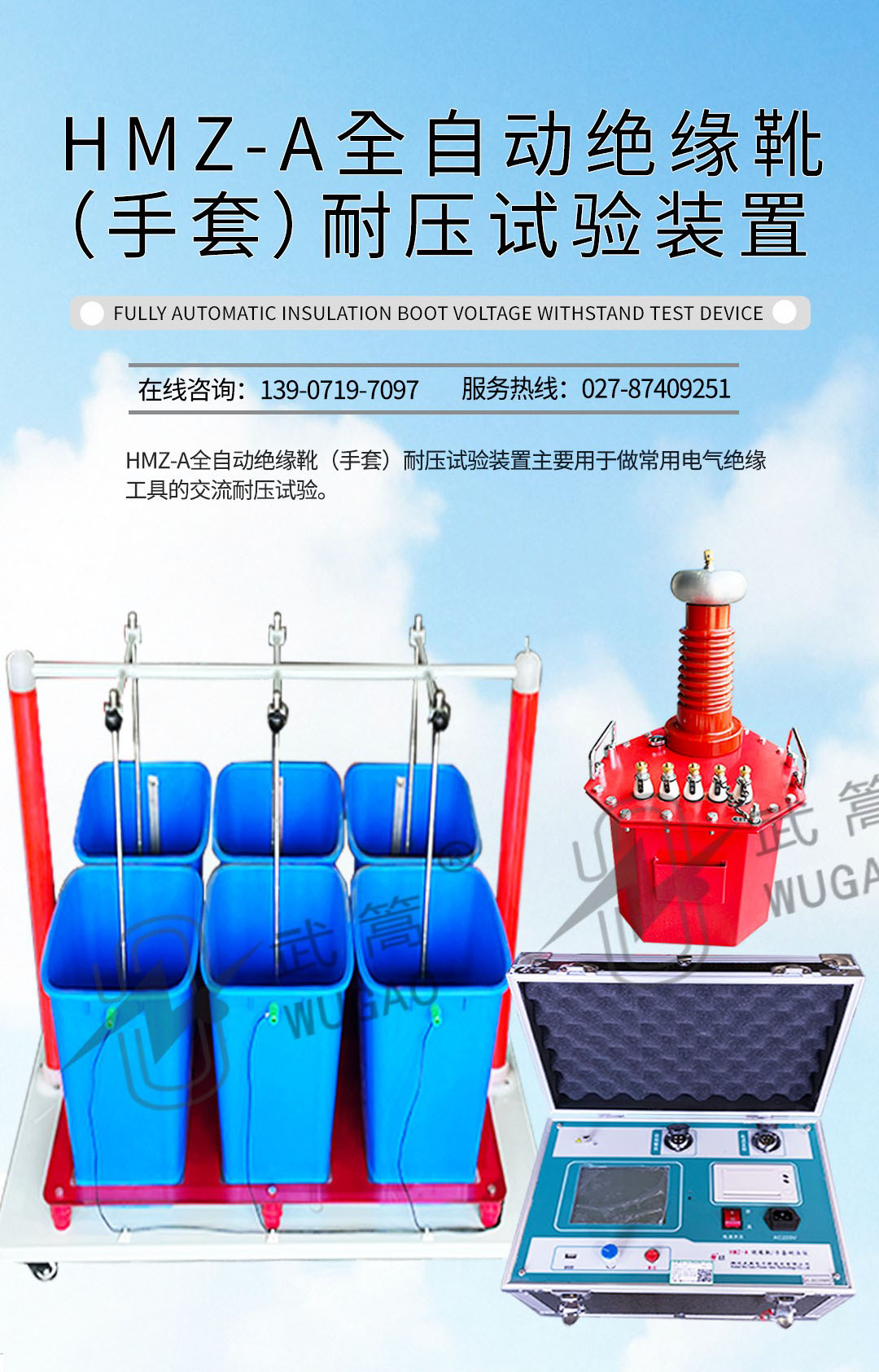

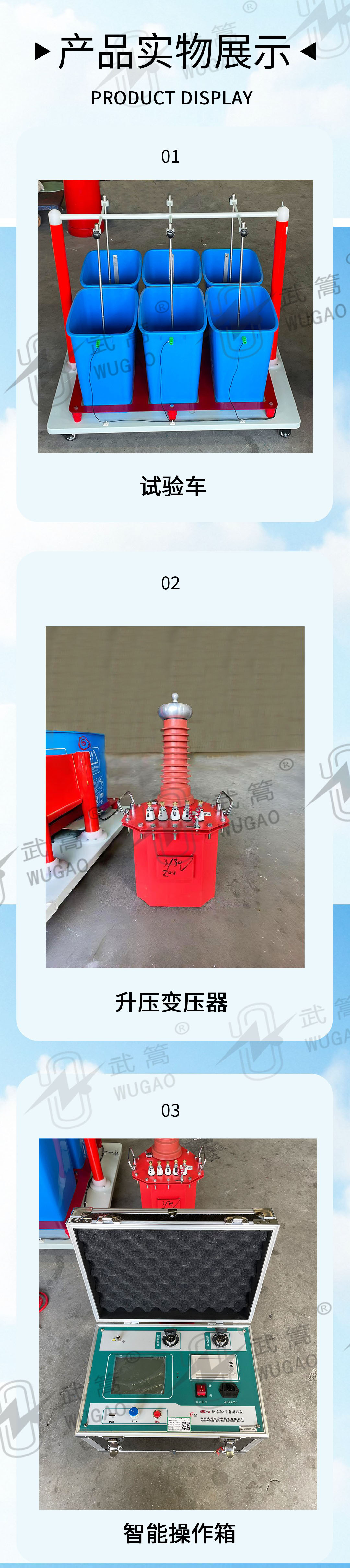

產品組成 Product composition

1. 絕緣靴（手套）試驗車，試驗車由：移動托架；手套（靴），浸水桶；電極桿支撐等組成；

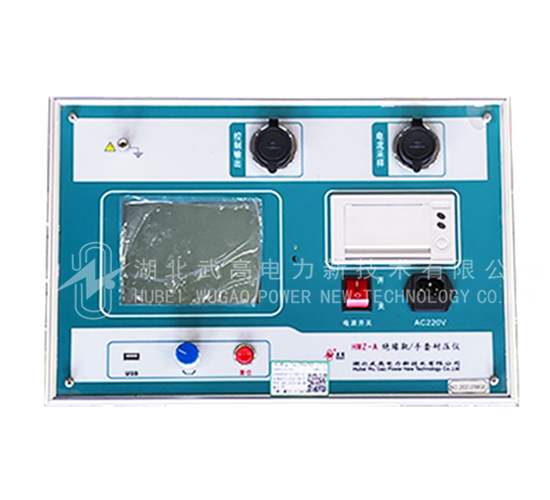

2. 絕緣靴（手套）操作箱。

3.  升壓變壓器

主要技術參數 Main technical parameters

1. 輸入電壓：AC220V   50Hz

2. 輸出電壓：0-30kV

3. 容    量：3kVA

4. 測試數量：每次6只

5. 測量數據：可顯示打印每只被試品電壓值；泄漏電流值

6. 過流保護；過壓保護；自定義時間、電壓、泄漏電流值

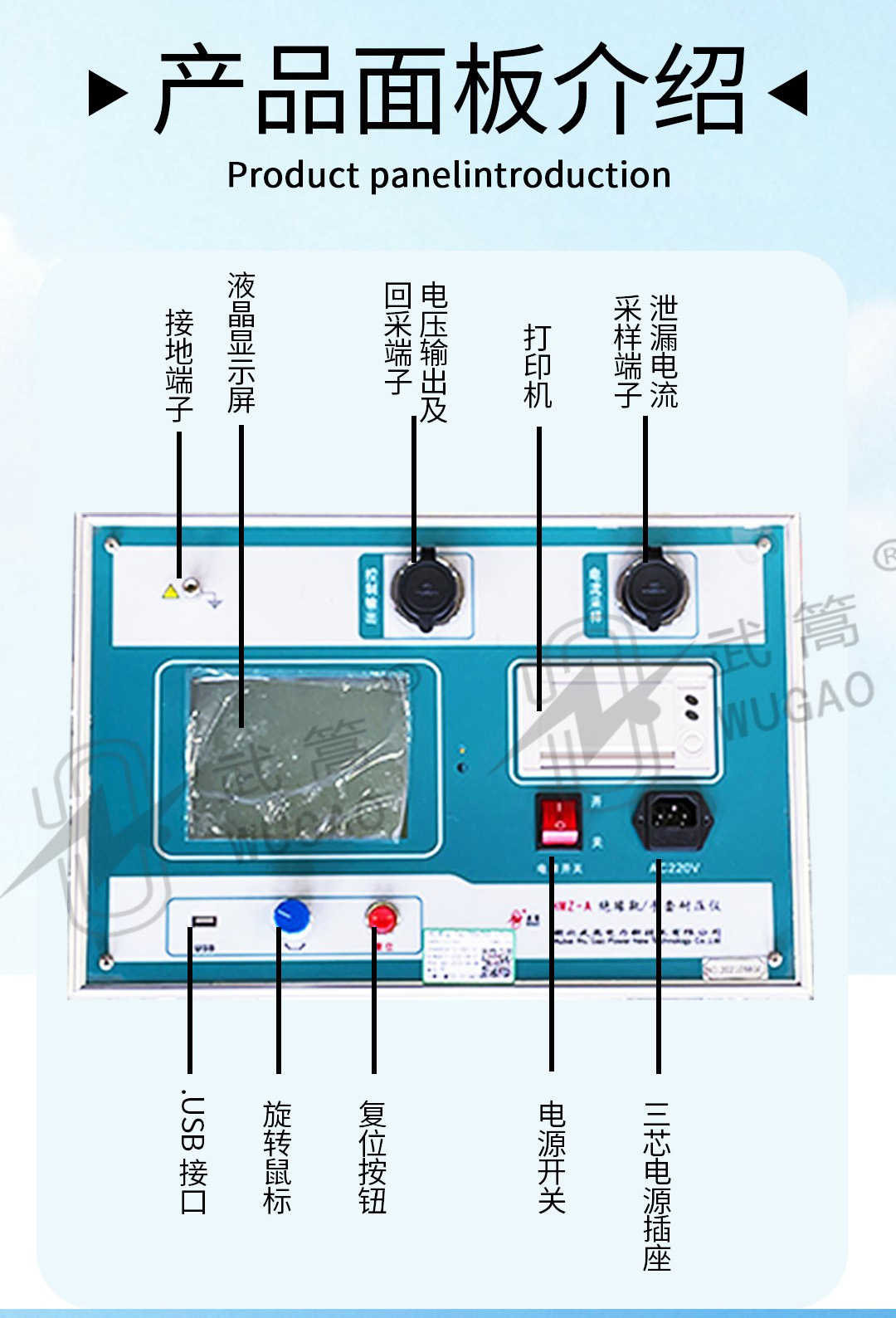

7. 液晶顯示，全中文菜單操作，帶打印

8. 測量準確度：電壓±2%（±3個字）電流±2%（±3個字）

9. 質量：絕緣靴（手套）操作箱12Kg   試驗變壓器22kg，絕緣靴（手套）試驗車25kg。

使用說明 Instructions for use

實驗之前  安全注意事項

1.為保護設備及人身安全，試驗前請?jiān)敿?xì)閱讀使用說明書，嚴格按照說明書要求操作。

2.儀器工作電源為單一電源：交流220V。應使用儀器配備的電源線或20A以上的電源線。

3.為確保安全，儀器配有保護接地端子，試驗前務必將試驗車和操作箱的接地端子可靠接地。

4.為確保采樣準確，請確保試驗車和操作箱上的接地端與地網相連，并確保兩個接地端可靠連接在同一個地網，接地電阻應小于0.1Ω。

5.該裝置在試驗過程中，操作人員應預留足夠安全操作距離（空氣中每米小于20kV）。

6.使用前應測試變壓器絕緣電阻，其輸入對地絕緣電阻值應大于2MΩ，輸出對地絕緣電阻值應大于10MΩ。

7.使用前應檢查各電氣元件觸點是否松動，接觸是否良好,各保護系統是否能正常工作。

8.使用前，應將絕緣撐桿、電極、電極桿、水槽等各部位用酒精擦凈。

9.試驗完畢應將水槽內的水放完，用棉布將各部位擦干。若長期不使用該裝置時，應置于干燥通風處保存。

10.該裝置工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。

11.該裝置必須由專業人員操作，并嚴格遵守操作程序。

12.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

13.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

點擊HMZ—A絕緣靴（手套）耐壓試驗裝置說明書.pdf
