產品概述 Product Overview

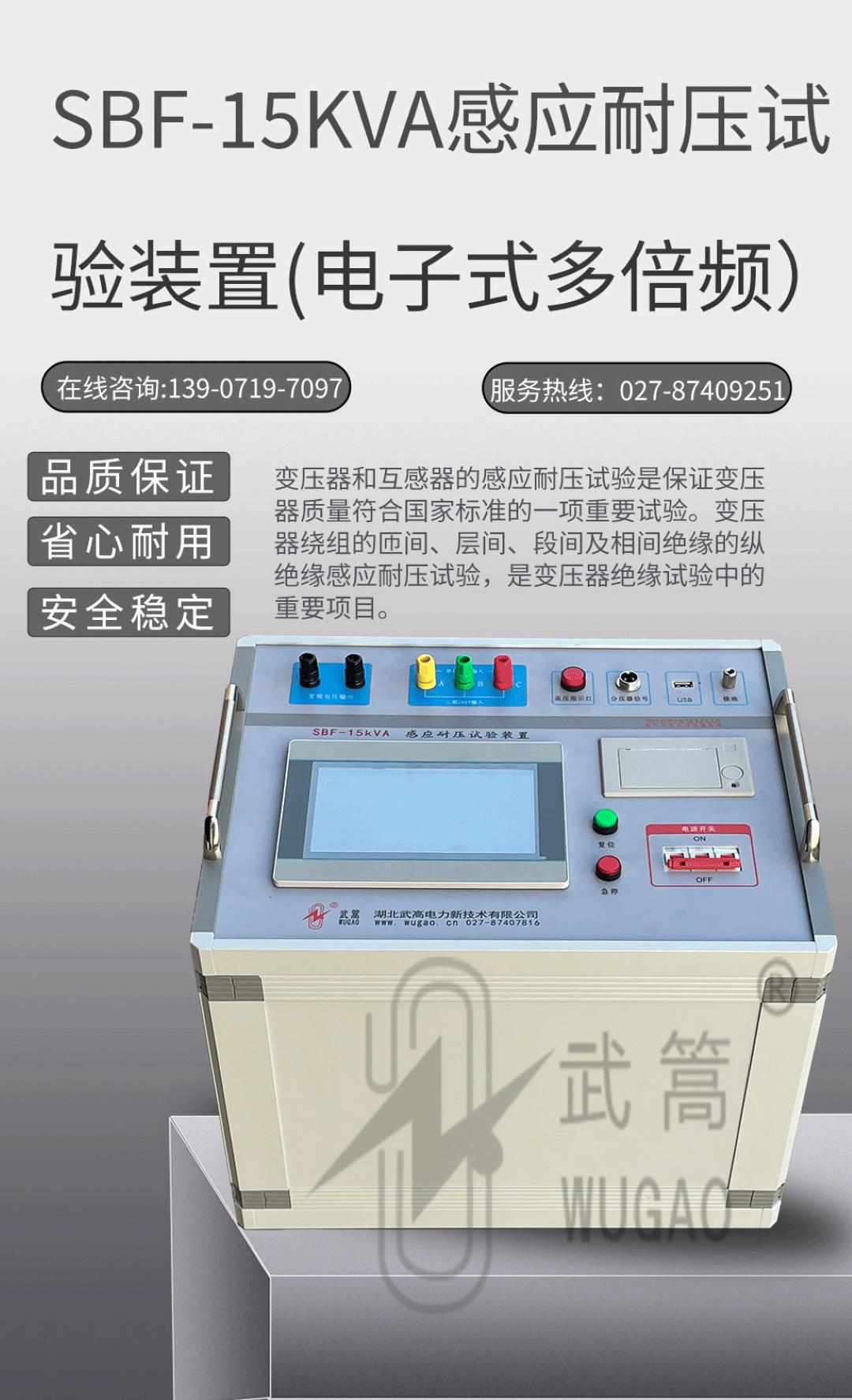

變壓器和互感器的感應耐壓試驗是保證變壓器質量符合國家標準的一項重要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗，是變壓器絕緣試驗中的重要項目?；诳v絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞組間絕緣的試驗電壓，從而達到耐壓試驗的目的。

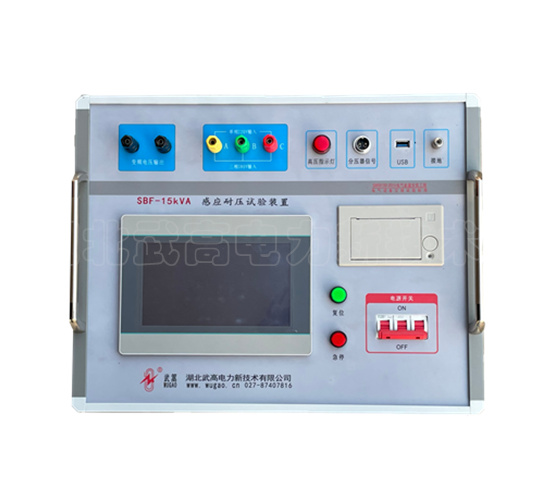

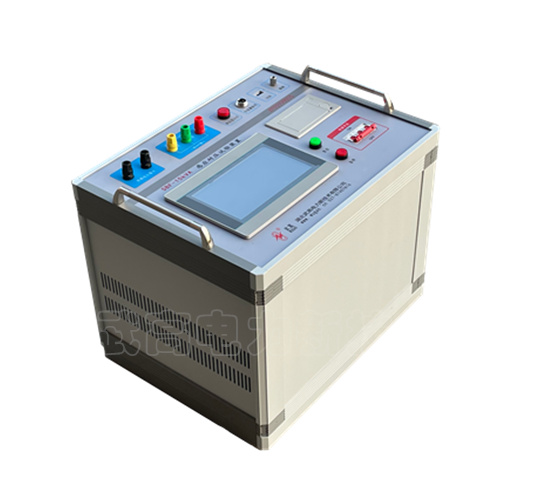

SBF系列多倍頻感應耐壓測試儀是我公司根據現場使用經驗及客戶反饋信息，為滿足各種客戶需求而設計制造，其操作簡單，性能可靠，能較好的滿足變壓器，互感器感應耐壓試驗的需要。

本儀器輸出為正弦波，波形失真度小 , 波形畸變率 ＜ 3 ％。全套多倍頻感應耐壓測試儀體積小，波形好，輸出穩定。 該裝置的核心組件——變頻電源采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。

在使用前請務必仔細閱讀本使用說明，以免誤操作對被試品及試驗裝置造成不必要的損壞。




技術特點 Features

1、SBF系列多倍頻感應耐壓測試儀具有過壓、過流、零位啟動、閃絡等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護試品。

2、整個多倍頻感應耐壓測試儀單件重量輕，便于現場使用。

3、多倍頻感應耐壓測試儀具有自動和手動兩種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。

4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。

5、采用了 DSP 平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

技術參數 Technical Parameter

1. 容量： 15kVA

2. 輸入電壓：交流三相，380V±10%

3. 電源頻率：50Hz/60Hz

4. 輸出電壓：0～400V （加升壓變壓器后電壓可變高，另配）

5. 輸出頻率：50Hz，100Hz，150Hz，200Hz、20-300Hz 自定義

6. 輸出電流：25A

6.電壓分辨率：0.01V

7.電流分辨率：0.1A

8.電壓精度：±1%

9.電流精度：±1%

10. 波形畸變率：<3%

11. 尺寸：長 500-700mm、寬 350-500mm、高 360-630mm

12. 重量：21kg-75kg
