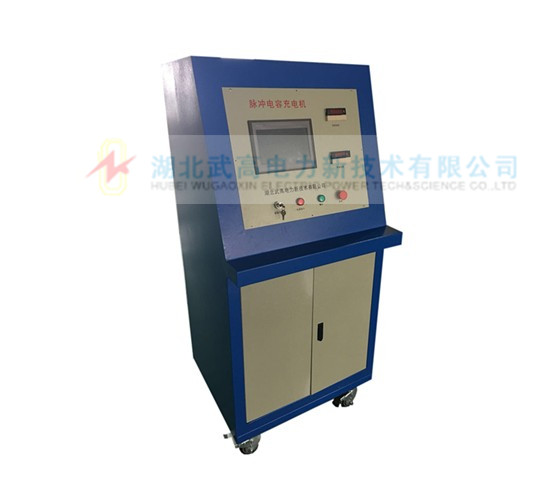

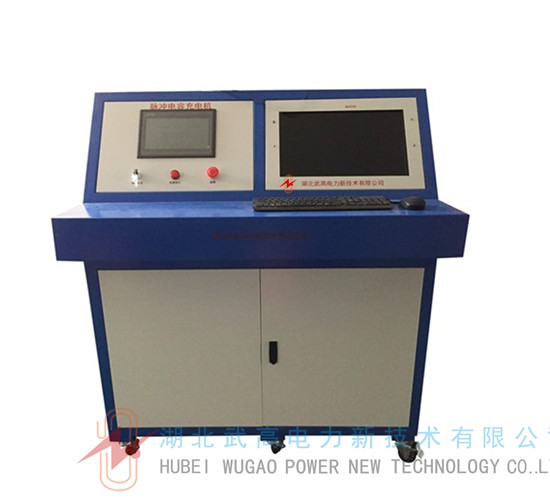

一.設備概述

該高壓充電機應能夠按照標準GB/T 17702-2013要求對規定容量及以下的脈沖電容器進行充電試驗。試驗結束，設備自動切斷電容器測試電源，并給出放電信號與配套放電電阻對充電電容進行放電。

二、系統概述

1、規格型號：YD-JZ-50kVA/DC：10000V

2、用途：

主要用于直流電容器的充電測試，電容器技術要求

可充電容容量：≤16mF

充電電壓：DC：0～6500V

充電電流：0-5000mA

3、產品特點

采用 PLC 微電腦程序控制、大屏幕真彩觸摸屏顯示及操作，可精確控制充電電壓，充電電流，充電速度，實時顯示充電電壓，充電電流和持續時間，目標電壓，充電速度，充電時間可任意設定。

 4、環境條件

海拔高度：1000m

環境溫度：最高氣溫為+40℃，最低氣溫為-5℃

最大風速：不超過 34m/s（相當于風壓 700Pa）

地震烈度：8°

空氣中不得有過量的塵埃、酸、鹽、腐蝕及爆炸性氣體。

環境相對濕度（在 25℃時）小于 90%

主要技術參數：

充電裝置技術參數

輸入電源：AC380V，50Hz；三相四線制

額定功率：50kVA

輸出電壓：DC 10000V；

輸出電流：0-5000mA

電壓分辨率：0.1kV

電壓輸出精度：≤1.0%

電流分辨率：0.1A

測量精度：1.0%

計時范圍：0-99min59s

充電速度： 0-5000V/60s； 5000-6400V/4s；速度可調整

充電時間：3 分鐘

YD-JZ-50kVA脈沖電源充電機說明書點擊下載.pdf

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
