概  述：

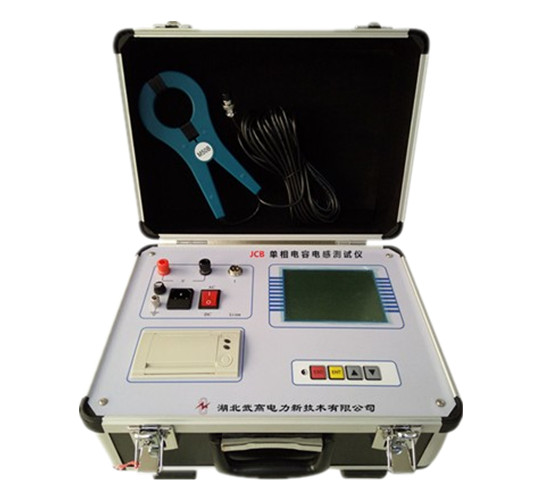

單相電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：

(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；

(2) 電容表輸出電壓低而導致故障檢出率低。

該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。

(3) 測量電抗器電感量。

技術參數：

1、儀器測量范圍及精度：

a. 電容測量

（1）可測電容范圍：0. 1μF ～ 3,300μF

（2）可測容量范圍：5 ～ 20,000kvar

（3）測 量  精 度：±(1.0% 讀數+0.02μF)

（4）分辨率：0.001μF

b. 電流測量

（1）電流測量范圍：0～20A

（2）測 量  精 度：±(3.0%讀數+0.05A)

（3）分辨率：0.01A

c．電感測量

（1）電感測量范圍：小電感方式0.1mH～5mH

                                大電感方式5 mH～50H

（2）感抗測量范圍：50mΩ~20KΩ

（3）測 量  精 度：±(3.0% 讀數+0.05mH)

（4）分辨率：0.01 mH

 d. 電阻測量范圍：

（1）電阻測量范圍：小電阻方式50mΩ～1Ω

                   大電阻方式1Ω～20KΩ

（2）測 量  精 度：±(3.0% 讀數+0.05Ω)

（3）分辨率：0.01 Ω

2、工作電源：

a. 額定電壓：工頻220V±10%

b. 額定頻率：50Hz

c. 額定輸出：2V/20V/500VA

3、儀器的正常工作條件：

a. 環境溫度：-10℃ ～ +50℃

b. 相對濕度：≤90%

4、顯示打印方式 ：液晶顯示屏全漢字顯示

                              面板式高速打印機

5、外 形 / 重 量 ：370×260×220 mm / 15 kg

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
