產品概述Product overview

發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關系到發電、送電、供電及用戶多方的利益。為保證計量準確，必須按照SD109《電能計量裝置檢驗規程》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。

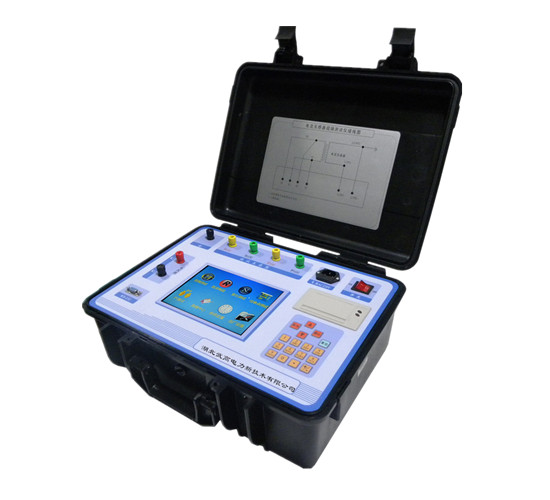

本公司的HEH-C電流互感器現場測試儀是以高端測試技術，大規模電子線路設計以及符合國家相關規程研制出來的。它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。

主要特點Main feature

1、HEH-C電流互感器現場校驗儀具有測量電流互感器誤差、變比、極性、直流電阻等功能，方便現場開展計量裝置現場檢定工作。

2、此電流互感器測試儀現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

3、HEH-C電流互感器現場測試儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。

4、HEH-C電流互感器現場測試儀采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。

5、測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。

6、具有電流互感器變比、二次繞組內阻測試功能。

7、采用800×600高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。

8、采用精準的軟件算法，測量數據的準確性進一步提高。

9、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。

10、HEH-C電流互感器測試儀自動對測試數據進行化整，并判斷是否超差，超差數據顯示橙色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。

11、直接出具現場檢定結論，合格或超差。

12、大規模存貯器可存儲現場測試數據多達1000條。

13、采用RS232或USB接口連接計算機打印數據證書。

14、此互感器測試儀采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。

技術指標Technical index

1、電流互感器誤差測量部分

① 整機準確度：被測電流互感器誤差限值的1/3

② 測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A

 注：二次電流為1A的電流互感器，通過等安匝測量方法變比可至31500A/1A。

其它末在表中出現的電流互感器變比的測試方法如下：

使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。

同理其它變比使用以下處理方法：

③ 被測電流互感器工作范圍： 1％～200％

④ 二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0

⑤ 被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S

⑥ 電阻、導納測量誤差≤5.0％

 測量范圍： R： 0.00Ω～20.0Ω

                   Y :  0.000mS～100.0mS

2、電壓互感器校驗儀部分

     同相分量： DX=±（X×2%+Y×2%±2個字）

     DY=±（X×2%+Y×2%±5個字）

   “X”、“Y”——儀器的顯示值

   “5個字”——儀器的量化誤差

     百分表： 1級

     測量范圍：   f  :  0.0000%～200.0%

                         δ： 0.000′～999.9′

3、儀器消耗功率：20VA

4、儀器準確度等級：0.05S級

5、重量:10.0
