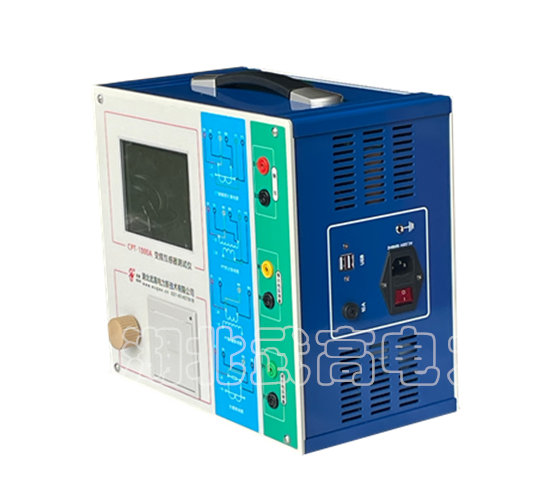

一、功能特點：

1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。

2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

3、可精確測量變比差與角差，比差最大允許誤差±0.05%，角差最大允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~40000。

4、基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出最大僅160V的交流電壓和5Arms(15A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。

5、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。

6、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

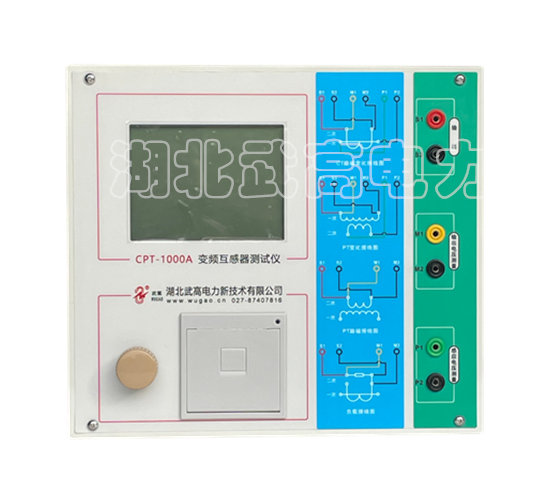

8、全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。

9、5.7寸圖形透反式LCD，陽光下清晰可視。

10、采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。

11、面板自帶打印機，可自動打印生成的試驗報告。

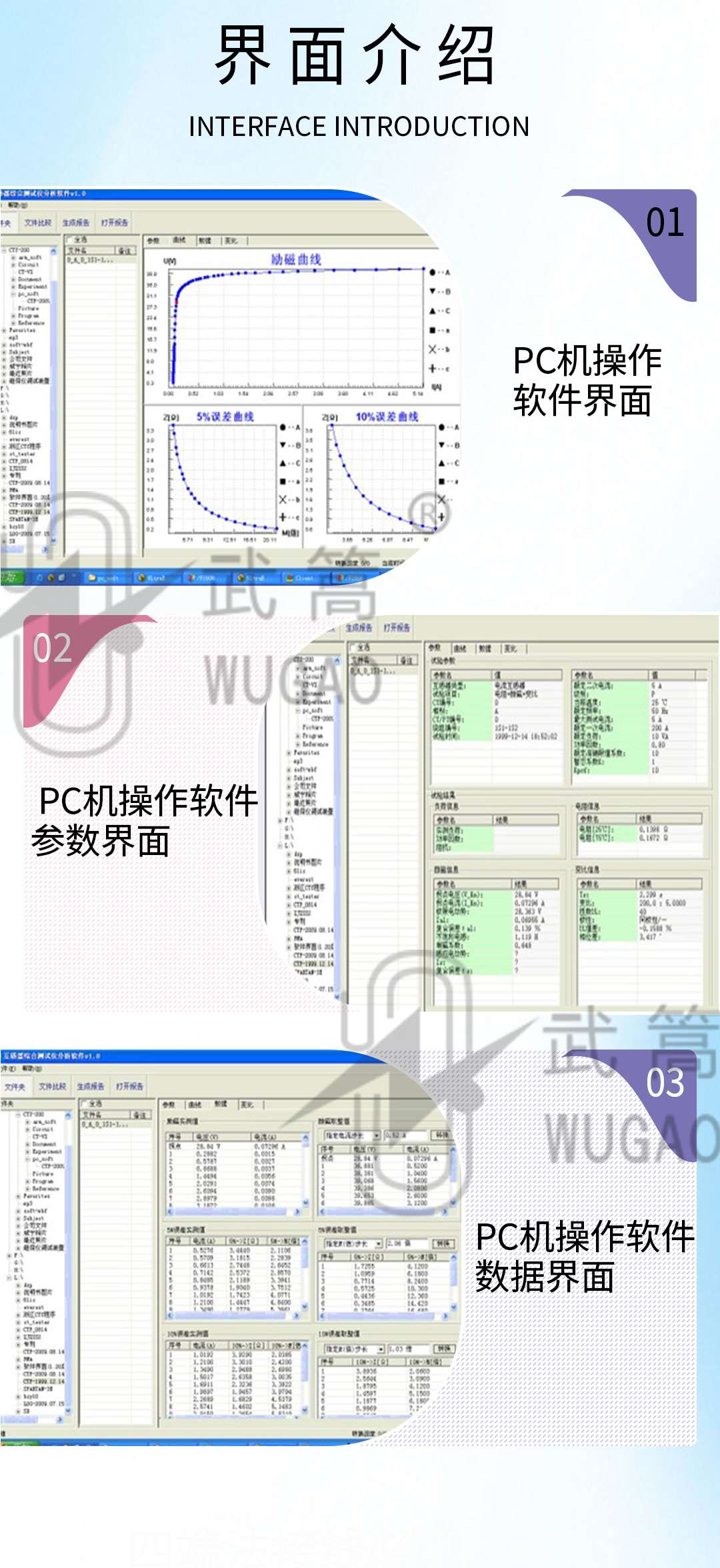

12、測試結果可用U盤導出，程序可用U盤升級，方便快捷。

13、裝置可存儲1000組測試數據，掉電不丟失

二、試驗項目：

1、CT測試：

變比

極性

比差、角差

猜變比

匝比、匝比誤差

二次直阻

負載阻抗

勵磁特性

5%、10%誤差曲線

剩磁系數Kr

二次時間常數Ts

不飽和電感Lu

飽和電感Ls

儀表保安系數FS

準確限值系數

復合誤差

二次極限感應電動勢Eal

暫態面積系數Ktd

額定對稱短路電流倍數Kssc

峰損誤差ε?

2、PT測試：

變比

極性

勵磁特性

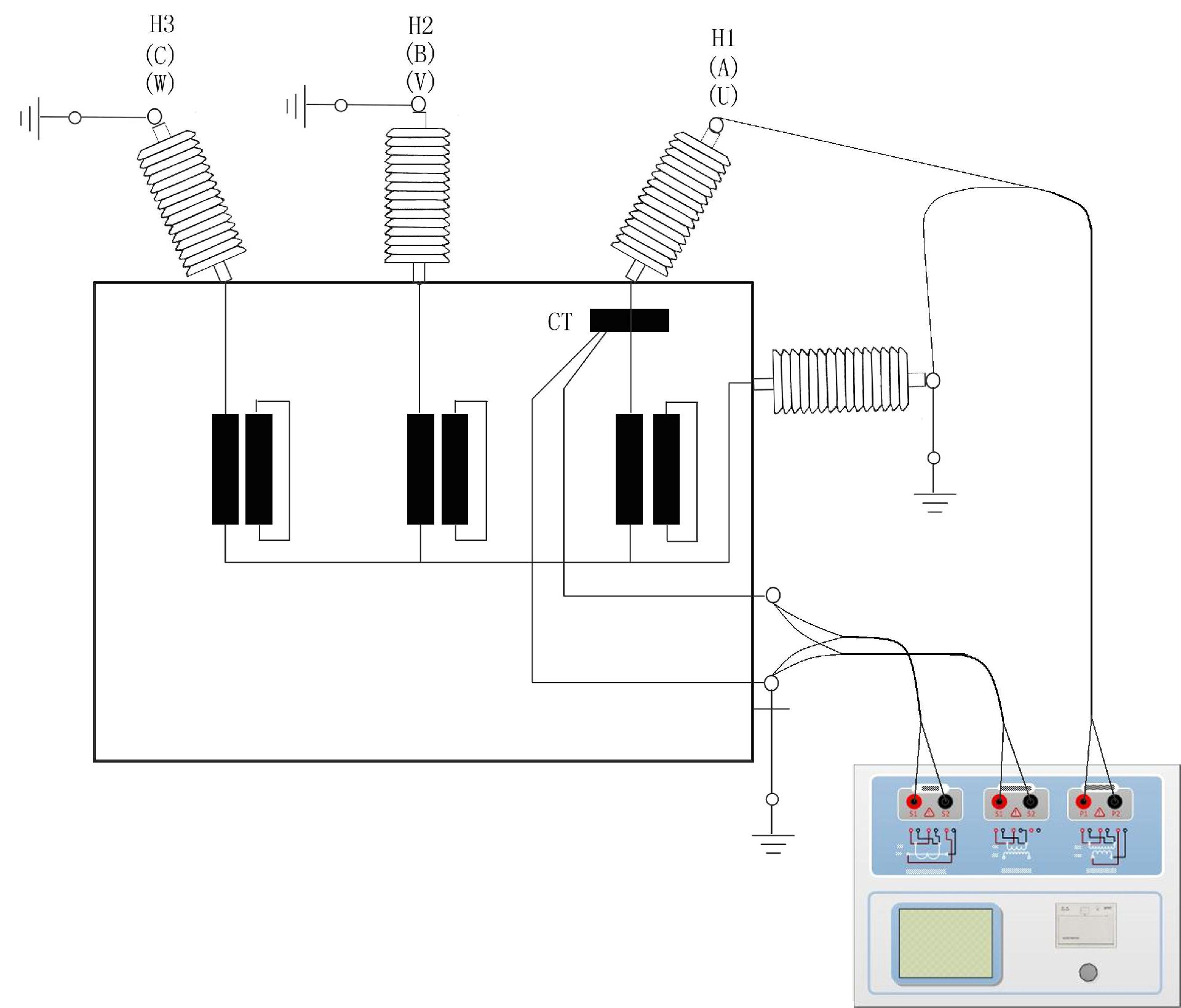

測試儀對變壓器上套管CT進行測試時的接線方式

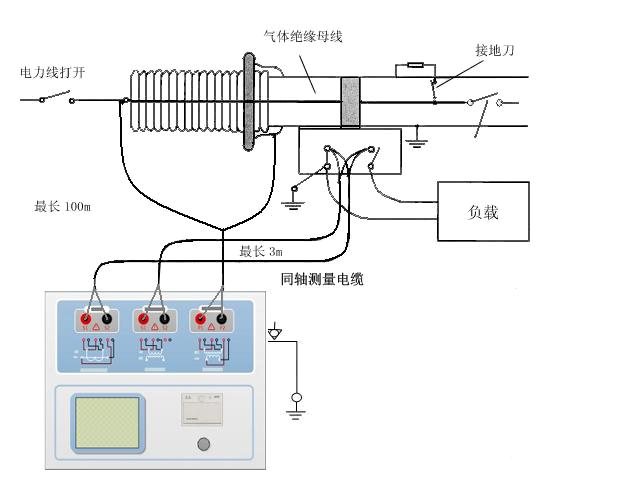

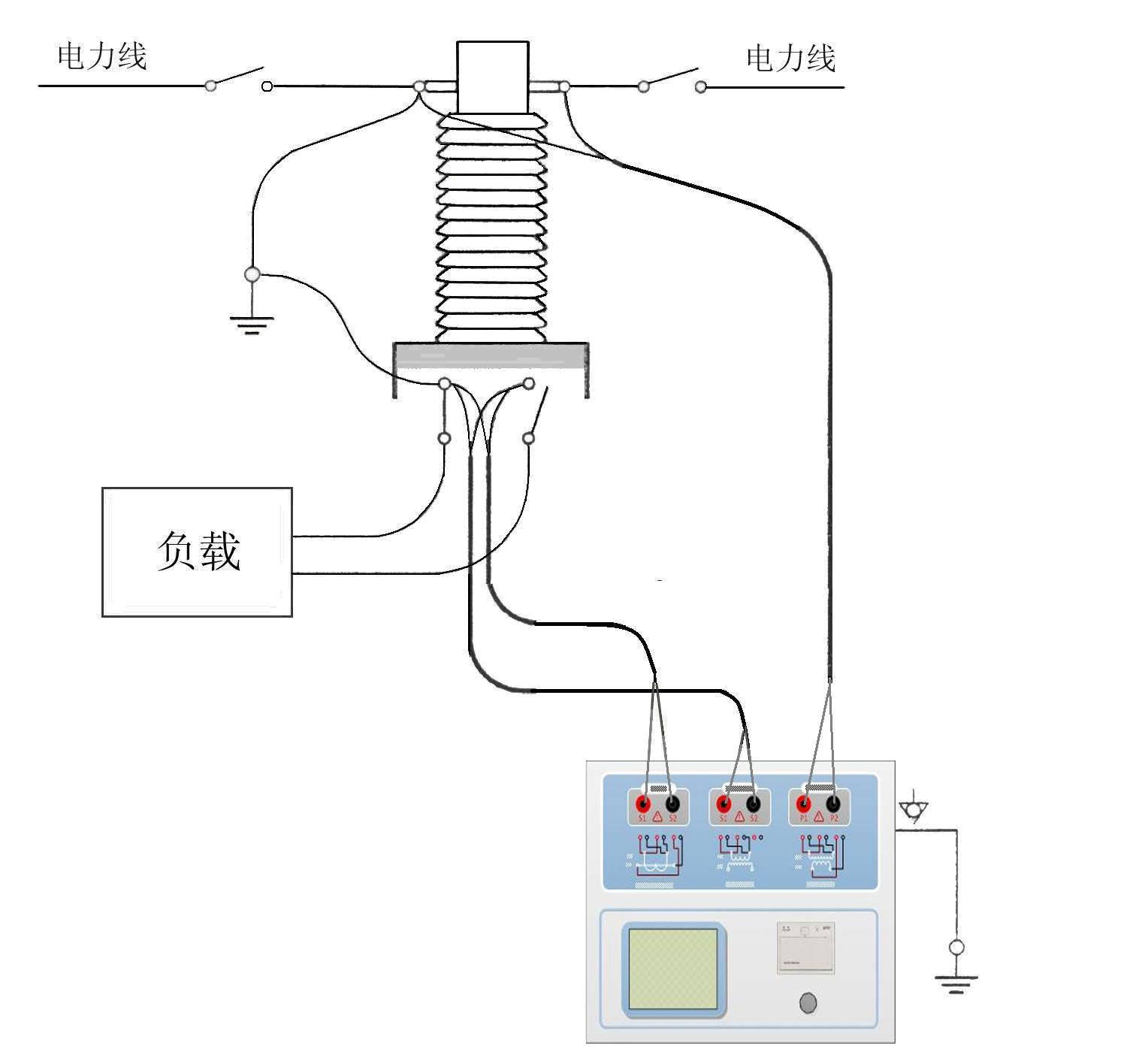

測試儀對GIS（SF6）開關上的CT測試時的接線方式

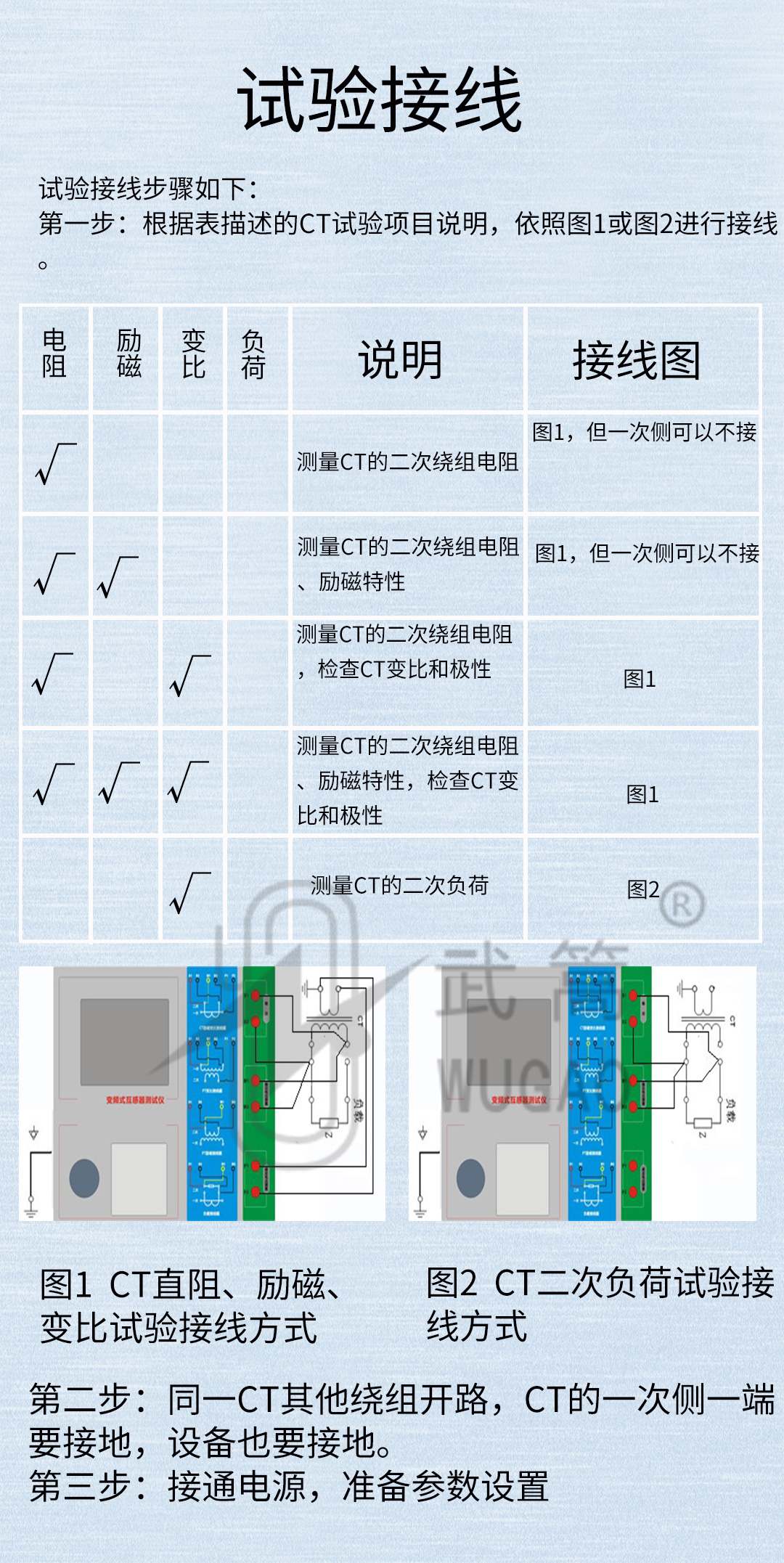

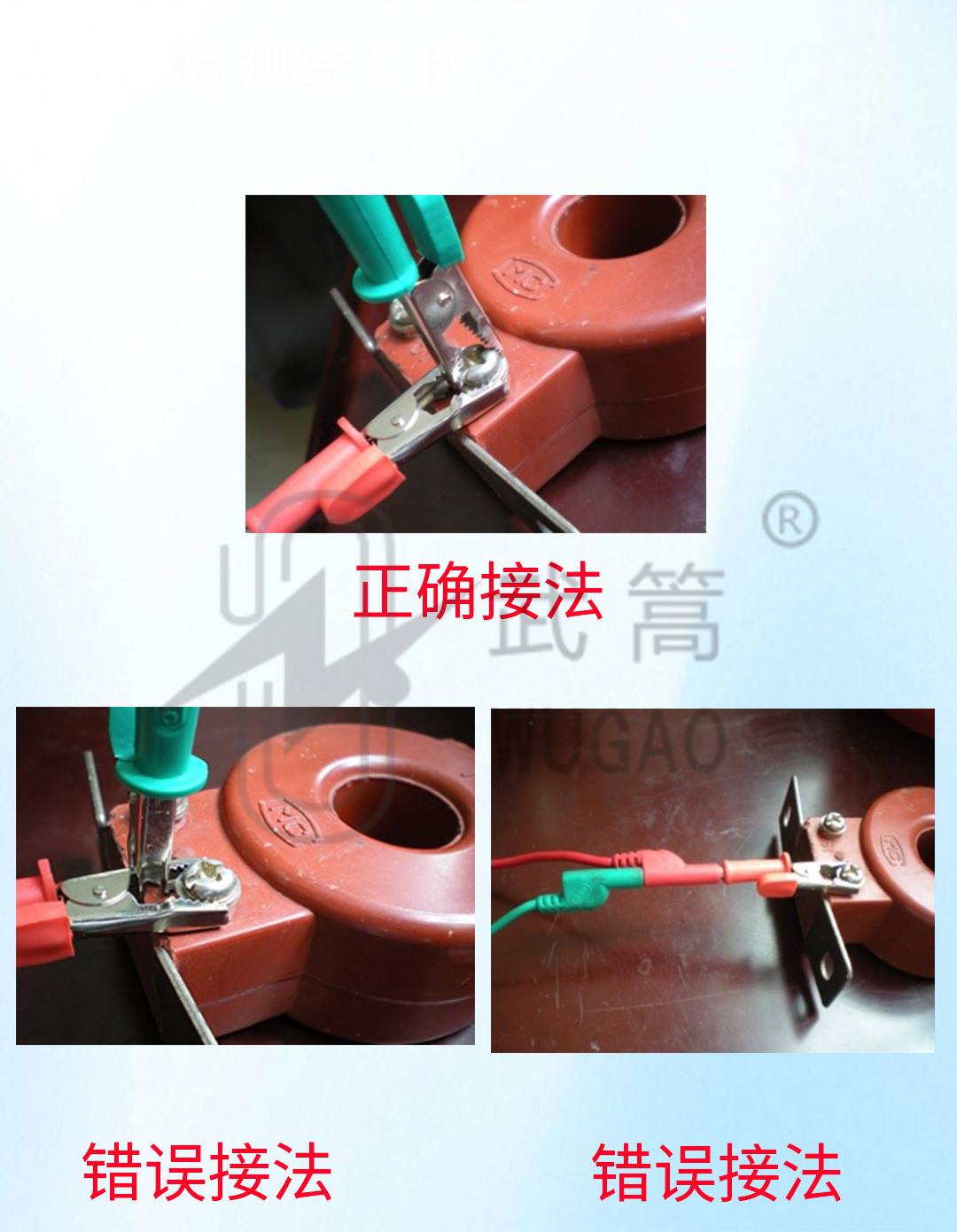

用CTP測量互感器的電阻、變比、勵磁時，用4端法接線

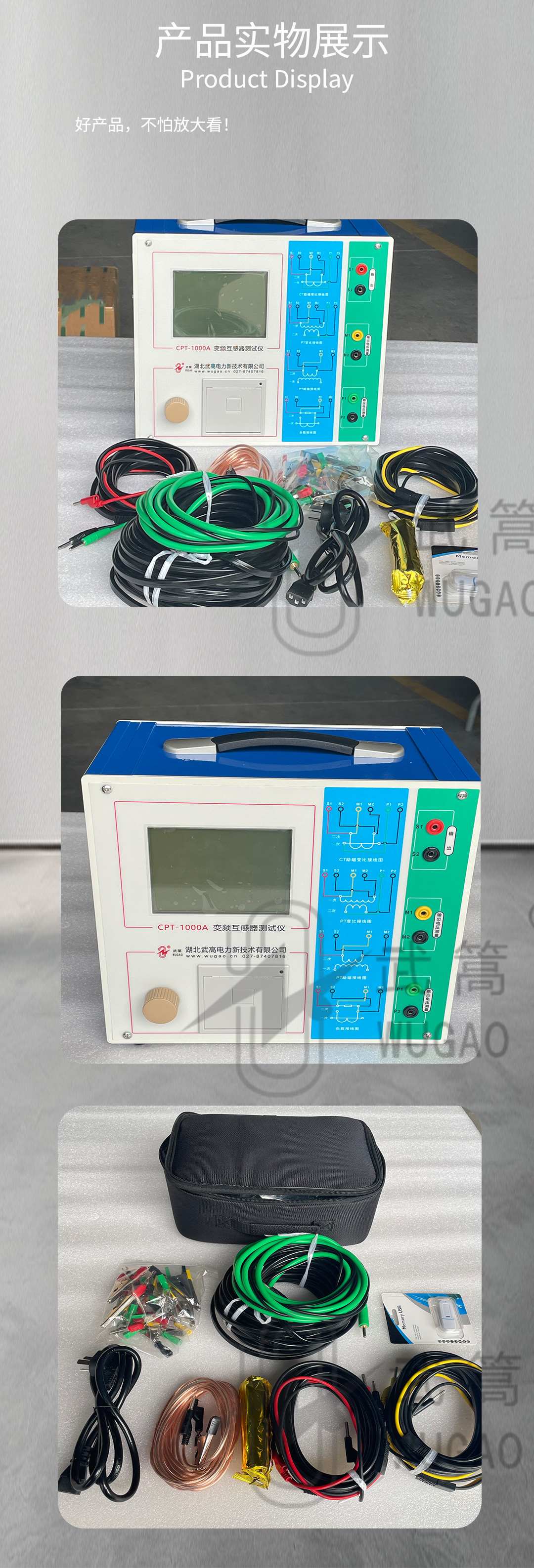

技術參數：

CTP-1000互感器綜合測試儀說明書點擊下載.pdf

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
