產品概述 Overview

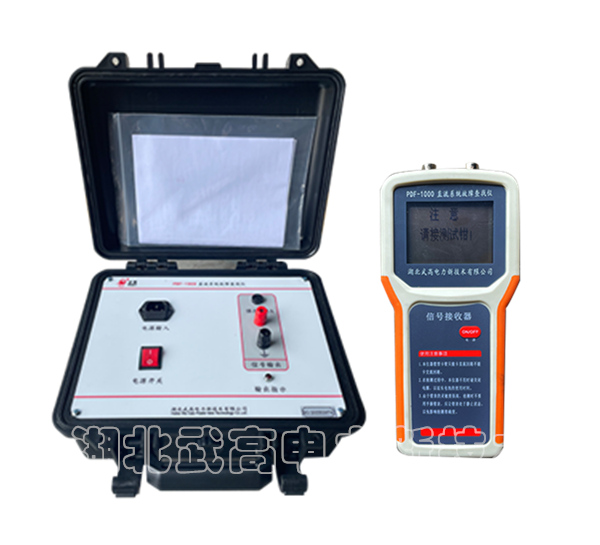

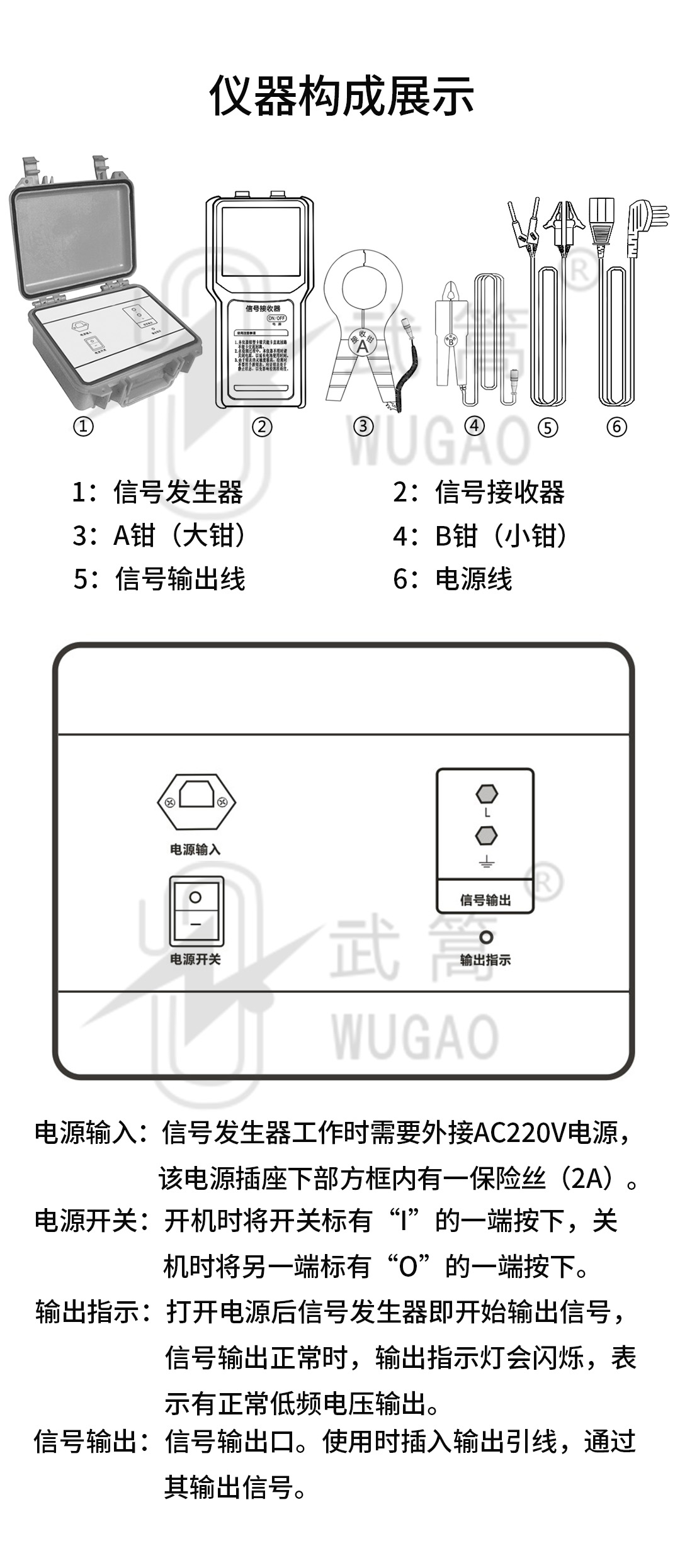

PDF1000便攜式直流接地檢測儀是新一代直流接地故障測試儀。本裝置由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。

本裝置以系統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。

發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。

PDF1000便攜式直流接地檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。

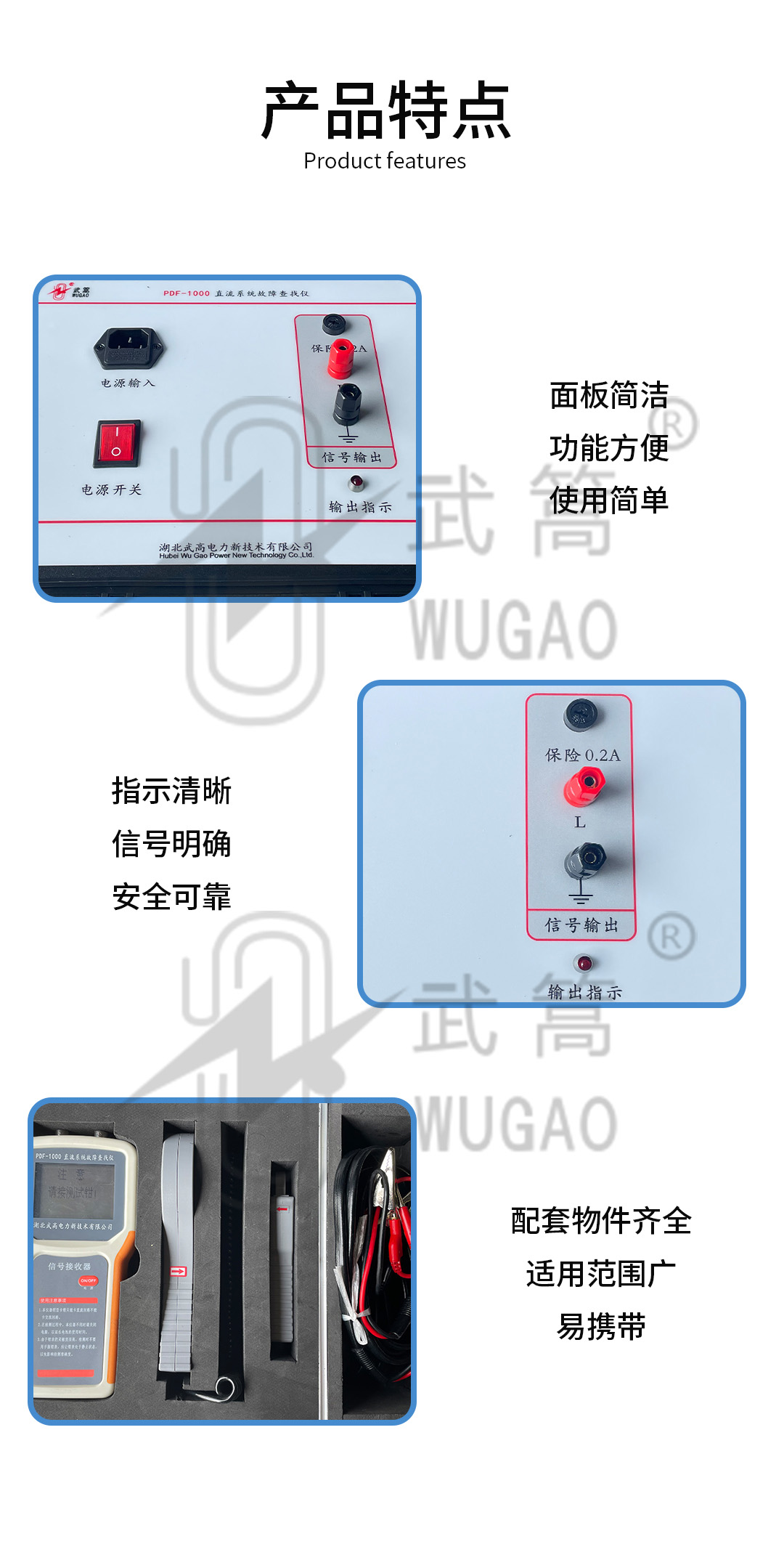

產品優點  Advantage

1、使用簡單。本儀器只需打開電源開關就可直接使用，無需別的按鍵操作。

2、安全可靠。本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響。

3、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。

4、適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。

5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。

6、直流系統不斷電查找接地點，不影響系統正常工作。

7、抗干擾能力強，克服了系統分布電容的影響。

8、智能化充電管理，減少充電時間，延長電池壽命。

技術指標  TECHNICAL INDEX

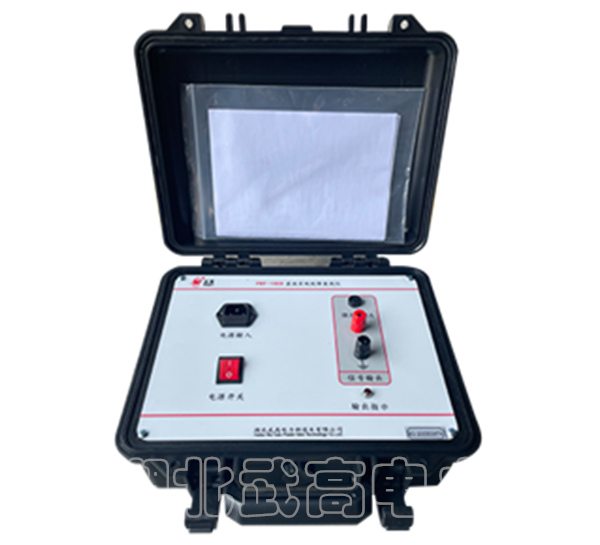

1、信號發生器

• 輸出信號頻率：2.5Hz

• 信號空載輸出電壓：±20V±5%

• 信號電壓幅值誤差：<5%

• 信號短路輸出電流：≤80mA

• 輸出口抗沖擊能力：400V直流沖擊

• 電源電壓：AC220V±10%

• 電壓頻率：50Hz±5%

• 輸入保險：200mA

• 最大功率：3W

• 體積：300mm×270mm×200mm

2、信號接收器

• 信號電流檢測靈敏度：0.5mA

• 信號發生器阻抗：40K

• 最大輸出電流：2.5毫安

• 接收器顯示：數字0-19

• 體積：210mm×100mm×32mm

• A鉗口尺寸：Φ50mm

• B鉗口尺寸：Φ7mm×9mm

3、整機

• 檢測最大接地電阻：300KΩ

• 檢測最大電容：20μF

• 接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ

• 接地電容檢測范圍：3-60uF

• 接地電容測量精度：3-10uF  誤差≤1uF

pdf1000直流接地故障測試儀說明書下載.pdf

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；

☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
