一、 儀器概述

儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、

《DL/T475-2006接地裝置特性參數測量導則》

《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造

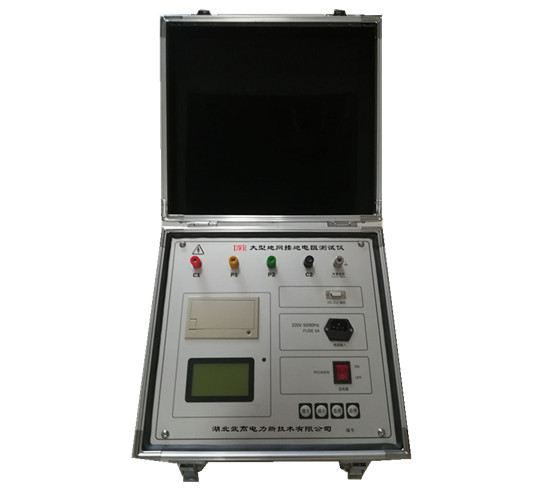

大型接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。

二、 功能強大：

1、 測量接地裝置接地阻抗或電阻

2、 測量接地裝置之間的導通阻抗或電阻

3、 測量土壤電阻率

三、 技術突破

1、大型液晶顯示更清晰，操作非常方便，

2、存儲采用鍵盤漢字輸入，方便查詢

3、用外電源模式可以擴展到大電流測量

四、 性能特點

1、采用自動雙邊拼先進變頻技術，用45Hz 和55Hz 兩種頻率進行測量，同時還有多組變頻供選擇使用。

2、抗干擾能力強。采用自動變頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

3、精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大型地網。

技術指標：

1、阻抗測量范圍：0Ω～200Ω

2、分辨率：0.001Ω

3、測量誤差：±（讀數×2％+0.005Ω）

4、抗工頻50Hz 電壓干擾能力：10V

5、測試電流波形：正弦波

6、測試電流頻率：自動45Hz/55Hz 雙頻，多組變頻供選擇使用

7、最大輸出電流：5A

8、最大輸出電壓：400V

9、測量線要求： 電流線銅芯截面積≥2.0mm2

電壓線銅芯截面積≥1.5mm2

10、供電電源：AC220V±10％，50Hz

11、外形尺寸：440×350×210

12、儀器重量：10kg

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

DWR大型地網接地電阻測試儀說明書下載.pdf
