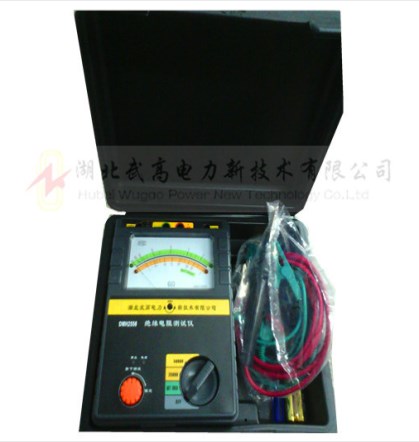

一、產品特性：

1-1 本儀表適用于高壓電力設備,電纜,變壓器,電力電容和高壓開關等電氣測試設備的絕緣測試.

1-2 本儀表采用電池供電,具有體積小,重量輕,便于攜帶等優點,儀表內部自動量程轉換電路的運用大大提高了儀表的測量上限值.

1-3硬質的包裝機殼作為必要的配件,儀表各探頭的外殼都是塑料的緊密結構,具有很好的密封性和防水性.

1-4 采取低功耗設計,最大消耗電流為80mA,8節1.5V五號電池在最大負載時能夠連續工作7小時,或者最小負載時,工作12小時

1-5 帶有充電電池的新型表具有交、直流兩用功能,短路電流在2mA以上,配備高容量鎳氫電池。專業制作的鎳氫充電器，具有過壓、過流充電自動保護功能。充滿電后充電器由紅燈轉換成綠燈。無需守候。充電速度快，提高工作效率

二、主要型號及電壓等級：

根據電壓等級，儀表分為以下幾種型號

2501型 （2500V） 單檔

2502型 （5000V） 單檔

2550型 （2500V，5000V） 雙檔

2520型    (500V,1000V,2500V)三檔

測量范圍：

500V   0-0.5GΩ/0.2-20GGΩ 自動轉換

1000V  0-1GΩ/0.4-40GΩ    自動轉換

2500V  0-2GΩ/1-100GΩ     自動轉換

5000V  0-5GΩ/2-200GΩ

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作!

特別注意:當測試旋紐按下工作時蜂鳴器發聲,提示有高壓出現在儀表的接線端和地端(LINE端和EARTH端),在測試時,確保電路接地,通常儀表的接     地保護端(GUARD端)接大地.

4-1 機械調零

    功能開關⑥置于OFF位,調表針指示在”∞”刻度上.用起子轉動調零螺絲(安裝在前面板的中央).

4-2 電池檢查

   功能開關⑥置于BATT.CHECK位,按下測試按紐⑤,當指針指示在BATT.GOOD區起始端向右，則電池電量足夠使儀表正常工作，否則需更換電池或需充電，500V,1000V,2500V三檔電壓將功能開關⑥置于OFF位，按下測試按紐⑤并鎖住，再按BAAT.CHECK鍵，即可電池檢查.

注意：應避免此項長時間檢測，因?yàn)榇藭r(shí)將比絕緣測試時消耗更大的電流. 4-3 絕緣阻抗測量

通常儀表的功能開關⑥置于OFF位，在進行測量時將它置于MΩ或GΩ位，從儀表的地端③和②分別引出兩根測試線到被測物的地端和大地,再將儀表的探頭①接被測物測試點并按測試紐⑤(順時針?lè)较蛐D(zhuǎn)后可自鎖)既可開始測量.

注意:應確保測試電路中不含有易被高壓所損害的元件.
