電    源

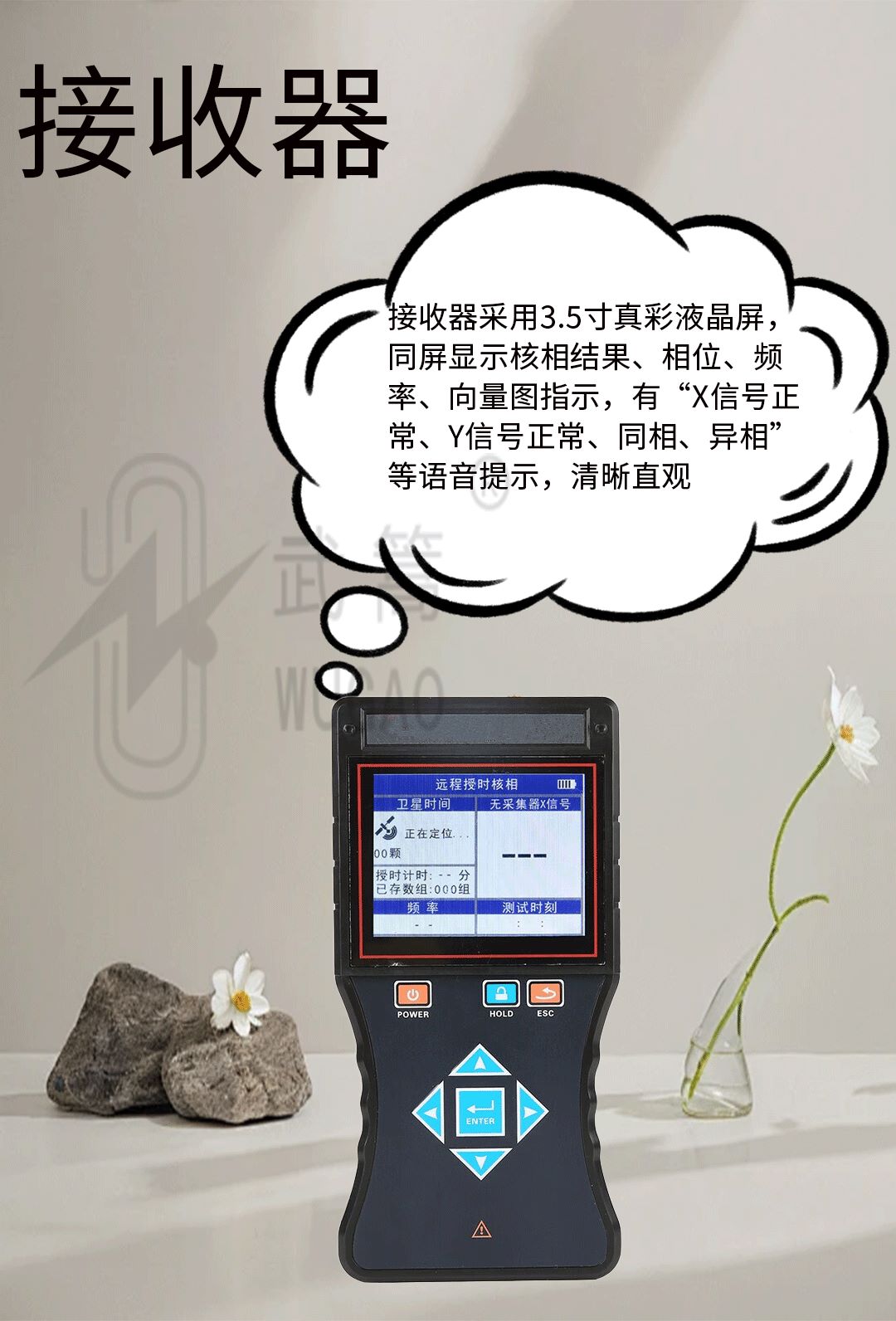

接收器： DC 7.4V 3000mAH可充鋰電池

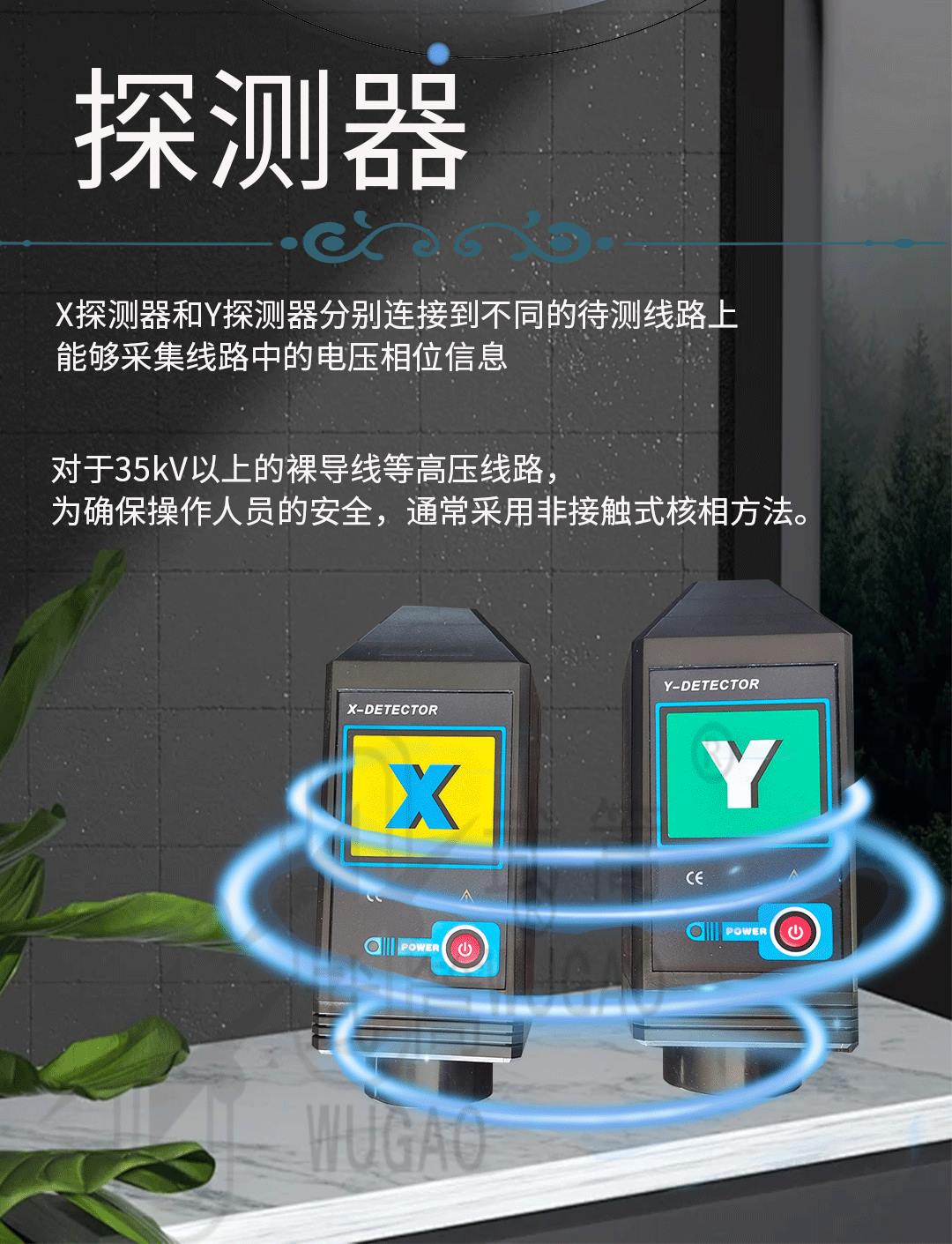

探測器： DC 3.7V 1000mAH可充鋰電池

USB充電接口，連續工作約10小時

傳輸方式

315MHz、433MHz無線傳輸

核相距離

最大約160m

顯示模式

3.5寸真彩液晶屏顯示

量    程

核相電壓等級：AC 1V～550kV

相位：0.0°～360.0°

電壓：1kV～35kV

頻率：45Hz～75Hz

分 辨 率

0.1°；0.1Hz；1V

精    度

(23±5℃，80%RH以下)

相位：≤±10°

電壓：±15%±5dgt（1kV～35kV，高壓架空線路，其它應用誤差±25%±5dgt）

頻率：≤±2Hz

相別定性

同相:－30°～30°；異相: 90°～150°和210°～270°

語音功能

同相、異相、X信號正常、Y信號正常等語音功能

絕緣桿尺寸

拉伸后長約3.2m；收縮后長約0.6m

數據存儲

9999組

核相方式

接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)

非接觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線。(帶絕緣桿操作)

輔助接地線測量：低于100V時，如果測量結果不穩定，則需要使用輔助接地線與接地點相連接,增強信號

驗電指示

探測器“嘟--嘟--嘟”蜂鳴聲

換    檔

自動換檔

采樣速率

2次/秒

儀表尺寸

探測器：長寬厚145mm×60mm×50mm

接收器：長寬厚207mm×101mm×45mm

背光控制

按上下箭頭鍵調整背光亮度

感應強度控制

根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相

數據保持

測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持

退出功能

按ESC鍵退出當前功能界面，返回上級目錄

數據查閱

按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據

無信號指示

當接收器沒有收到發射信號時動態顯示“----”符號

自動關機

開機約15分鐘后，儀表自動關機，以降低電池消耗

電池電壓

當電池電量不足時：

探測器：電源指示燈慢閃，提醒充電；

接收端：電池電壓低符號顯示，提醒充電

額定電流

探測器：20mA max；接收器：200mA max

儀表質量

探測器：342g(含電池)

接收器：450g(含電池)

絕緣桿：0.5 kg(1根)

總質量：5.61kg(含儀表箱)

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃～60℃；70%Rh以下

干    擾

無特強電磁場；無433MHz 、315MHz同頻干擾

絕緣強度

絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間)

探測器：2000V/rms(外殼兩端之間)

接收器：2000V/rms(外殼兩端之間)

適合安規

GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求

符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
