簡 介 Introduction

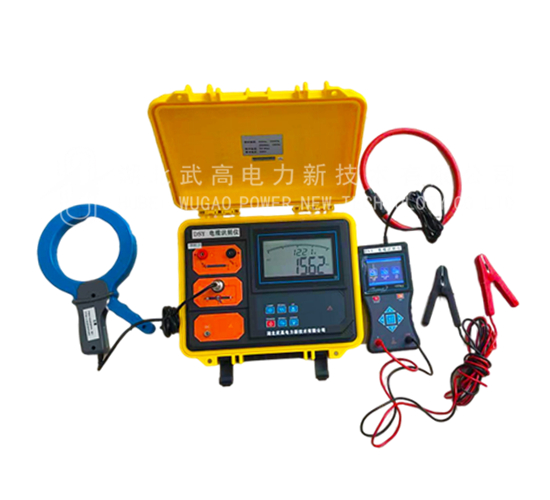

DSY帶電電纜識別儀，又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成，帶電電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返操作時間，提高工作效率。

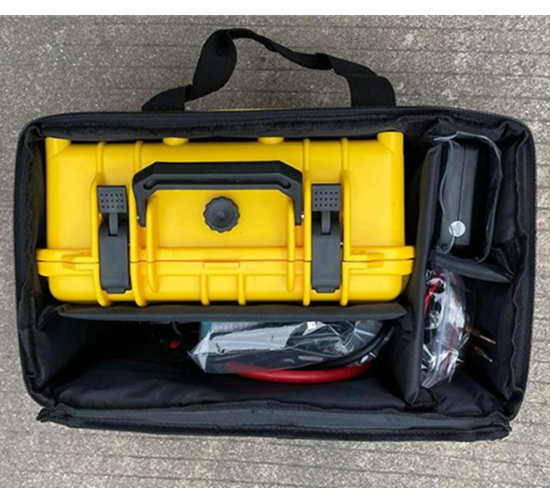

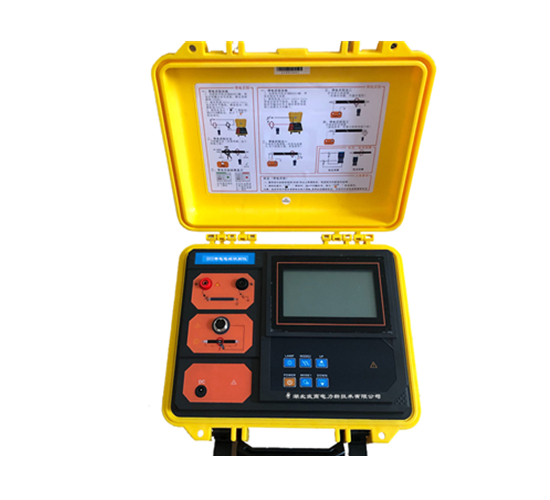

發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ125mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

帶電識別時：采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10000Hz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。

停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。

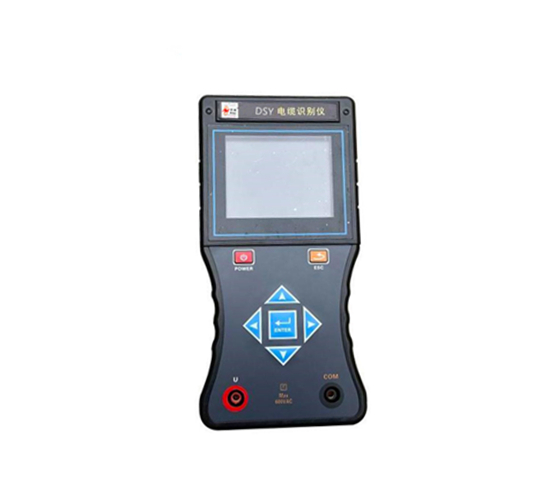

接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，帶電識別時具有發射信號標定功能，同時可以標定10條電纜，顯示信號強度和檢測結果，關機自動保存標定數據；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。

柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量。

特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

技術規格 Technical specifications

1．基準條件和工作條件

2．發射機規格

3．接收機規格

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
