產品簡介：

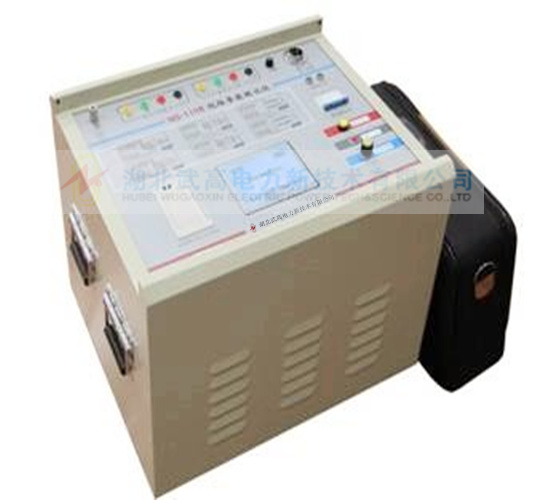

WG-110B線路參數測試儀,可以單機輸出三相異頻抗干擾測試信號,測量35 ~ 500 k高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設)的工頻參數,包括:正電容、零電容;正序阻抗、零序阻抗;耦合電容、互感電抗;對地感應電壓。

在傳統的輸電線路工頻參數測試中,一定要采用三相自耦調壓器和大容量隔離變壓器提供測試電源 ,通過電力計量用的CT和PT作電信號變換,用指針式的高精度3塊電壓表、3塊電流表、3塊功率表、多人讀數測量各個電參數,計算獲得輸電線路工頻參數測試結果,使整套試驗設備體積大,重重大,需要吊車配合工作,十分不利于現場測量。

WG-110B異頻線路參數測試儀,可以單機(耗時20分鐘)取代傳統的輸電線路I頻參數測試(耗時20小時)的工作量,準確!儀器完全滿足以下規程、標準中對架空電力線路的工頻參數測量項目的要求。

《DL/T 1119-2010輸電線路I頻參數測試儀通用技術條件》

《110千伏及以上送變電基本建設工程啟動驗收規程》

《DL/T559-94 220-500kV電網繼電保護裝置運行整定規程》

《GB50150-2006電氣裝置安裝工程電氣設備交接試驗標準》

技術參數：

WG-110B 線路工頻參數測試儀說明書點擊下載.pdf

注 意：

接線前、測試前，

被測線路的本端必須處于接地狀態！

待準備工作完畢后，才能將本端接地解除！

請務必保證安全操作！

被測線路一般有達數千伏感應電壓，務必帶絕緣手套！

測試接線和拆線操作請按下述步驟進行：

1.  將被測試線路的引下線可靠接地；

2.  將儀器保護地用裸銅線可靠接入大地；

3.  將電源輸出信號地 N 可靠接入大地；

4.  各接地端子應分別接地，不能在面板上將各端子短接后接地！

5.  將儀器測試線連接至被測試線路的引下線；

6.  開始測試前打開線路引下線的接地；

7.  所有測試完成后，將線路引下線可靠接地；

8.  拆除儀器測試線；

9.  拆除電源信號地 N 和裸銅地線；

10. 恢復被測線路狀態。

任何不按操作程序的行為，都有可能造成設備損壞或操作人員的人身安全！
