產品別名：

微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、802繼電保護測試儀、繼保測試儀.

產品簡介：

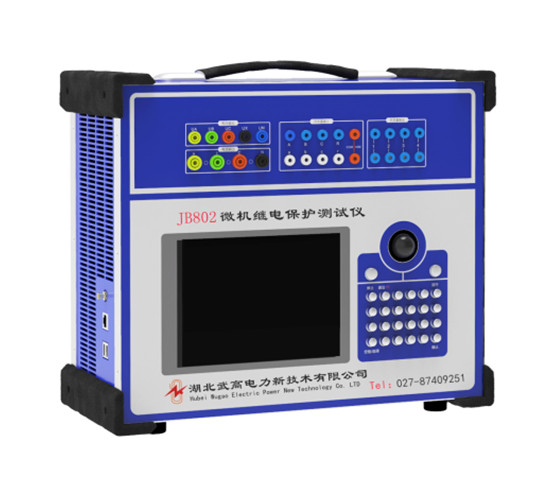

JB802微機繼電保護測試儀可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗?？赏瓿筛鞣N自動化程度高的的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，定時存儲測試數據，顯示矢量圖，聯機打印報表等。

產品特征：

1.內置工控機：主機為高性能工控機，直接運行中文Windows XP操作系統。功能強大，穩定可靠。

2.單機操作方便：裝置面板設有軌跡球鼠標，優化鍵盤以及大屏幕TFT液晶顯示器，全中文Windows平臺操作軟件，操作方便快捷。

3.雙操作方式：除了單機直接操作進行試驗外，裝置還可以外接筆記本電腦進行試驗，兩種方式功能完全相同。

4.高性能主機：采用最新型高速DSP控制，運算速度快，實時處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換，輸出波形精度高，失真小，線性好。

5.線性功放輸出：采用模塊式線性功放，而非開關型功放，性能卓越。功率大，可靠性高，保證了從微小電流到大電流全程都精度優良，紋波干擾小。

6.接口豐富：裝置面板帶有USB口、USB通信接口等，方便數據存取及軟件升級，亦可外接其它設備。

7.輕松測試備自投：10路開入8對開出，可測試各種備自投裝置。測試界面設計美觀，可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。

8.功能強大：可完成各種自動化程度高的大型復雜校驗工作，能方便的測試及掃描各種保護定值，進行故障回放，定時存儲測試數據，顯示矢量圖，聯機打印報表等。

9.七路電流電壓輸出：除Ua、Ub、Uc、Ia、Ib、Ic外，還有第四組電壓 Ux輸出。Ux可用于多種功能，如用于輸出各種3U0，做線路保護試驗時輸出線路檢同期電壓等。

10.獨立直流電源：設有一路大功率110V 及 220V專用直流電源輸出。

11.完善的自我保護：散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動，軟件故障診斷及輸出閉鎖等功能。

12.輕小型一體化結構：采用了大量先進技術及元器件材料，并經專業化的結構設計，因而裝置體積小，重量輕，功能全，便于流動試驗。

額定參數：

1.交流電流輸出

輸出精度  ≤0.5A   ±2mA

               ＞0.5A   0.2%

相電流輸出（有效值）     0～40A

三并電流輸出（有效值）   0～120A

相電流長時間允許工作值（有效值） 10A

相電流最大輸出功率               420VA

三并電流最大輸出時最大輸出功率   900VA

三并電流最大輸出時允許工作時間   10s

頻率范圍（基波）   20～1000Hz

諧波次數           1～20 次

2.直流電流輸出

輸出精度   0.5級

電流輸出   0～±10A / 每相，0～±30A / 三并

最大輸出負載電壓   20V

3.交流電壓輸出

輸出精度   0.2級

相電壓輸出（有效值）    0～120V

線電壓輸出（有效值）    0～240V

相電壓/線電壓輸出功率    80VA / 100VA

頻率范圍（基波） 20～1000Hz

諧波次數         1～20次

4.直流電壓輸出

輸出精度   0.5級

相電壓輸出幅值   0～±160V

線電壓輸出幅值   0～±320V

相電壓/線電壓輸出功率   70VA / 140VA

5.開關量及時間測量

6.體積重量

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

JB802繼電保護測試儀說明書點擊下載.pdf
