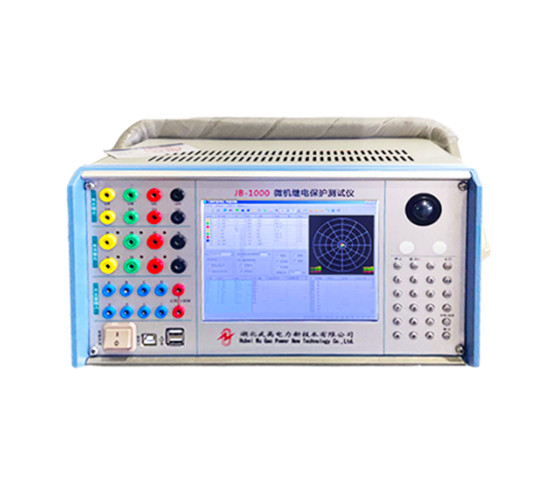

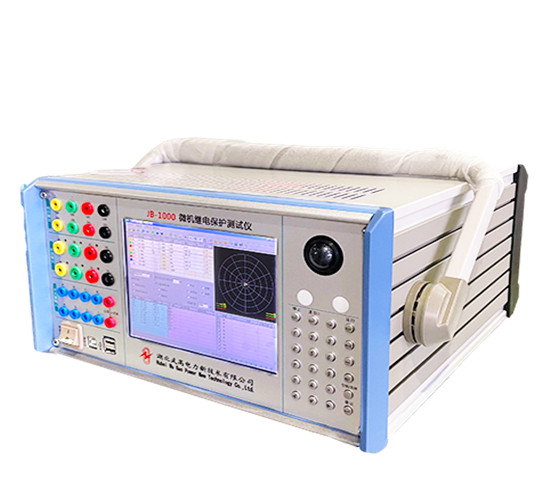

產品別名：

      微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀

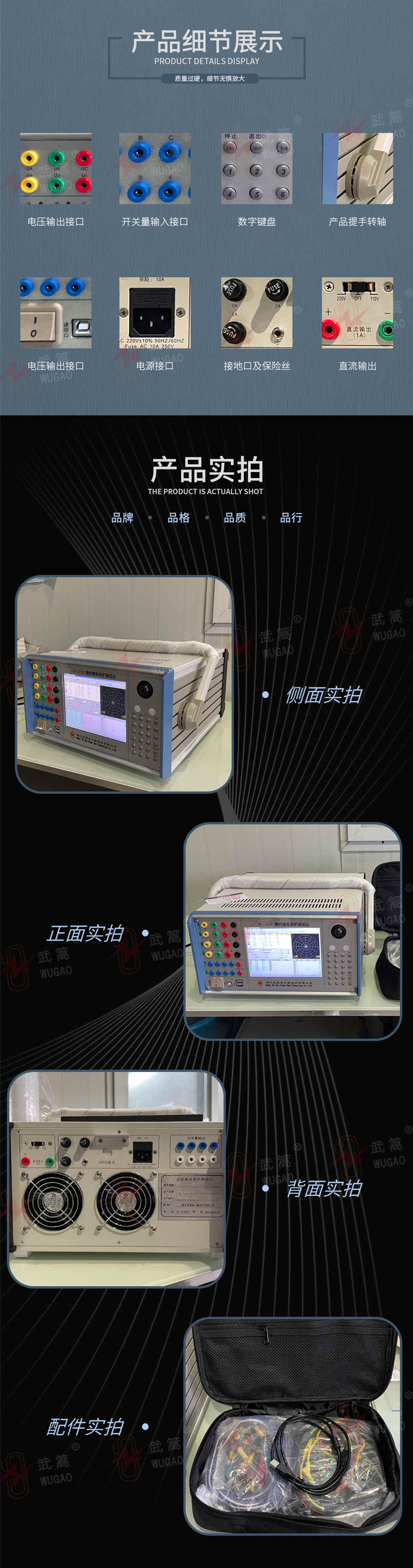

產品特點：

1   輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。

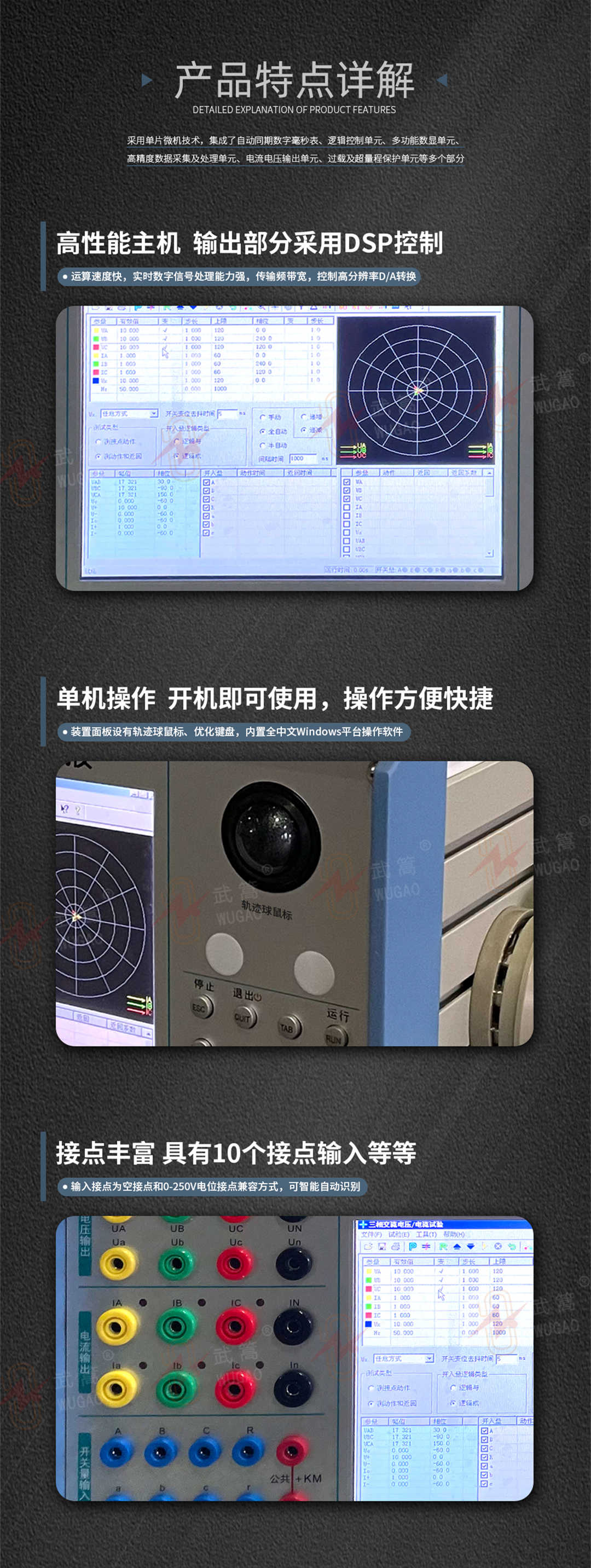

2    高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；

3    輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

4    輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲  測試數據，顯示矢量圖，聯機打印報告等。

5  設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。

6  新一代JB1000測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。

7  提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。

8  可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放?？梢詫?shí)時存儲測試數據，顯示矢量圖，打印報表等；

9    散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

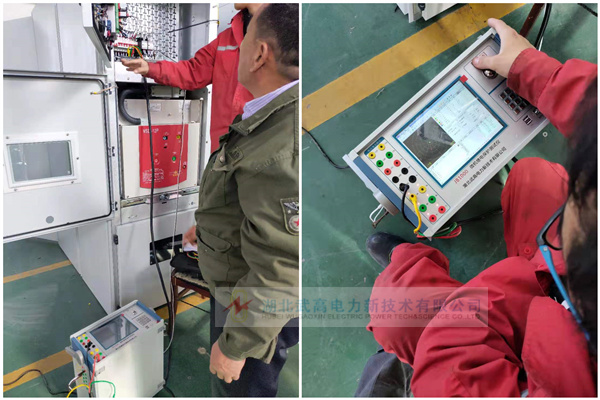

 JB1000微機繼電保護測試儀--- 山東通海集團現場應用案例

主要技術參數：

交流電流輸出

6相電流輸出時每相輸出（有效值）   0～30A

輸出精度   ≤0.5A   ±2mA

                ＞0.5A   0.2%

3相電流輸出時每相輸出（有效值）0～60A

6相并聯電流輸出（有效值）          0～180A

相電流長時間允許工作值（有效值）  10A

相電流最大輸出功率        400VA

6相并聯電流最大輸出時允許工作時間  10s

頻率范圍（基波）    0～1000Hz

諧波次數       1～20 次

直流電流輸出

電流輸出   0～±10A / 每相

0～20A / 兩相疊加   輸出精度   0.5級

最大輸出負載電壓          20V

交流電壓輸出

相電壓輸出（有效值）

0～120V    輸出精度      0.2級

線電壓輸出（有效值）    0～240V

相電壓 / 線電壓輸出功    80VA / 100VA

頻率范圍（基波）           0～1000Hz

諧波次數                         1～20次

直流電壓輸出

相電壓輸出幅值

0～±160V    輸出精度    0.5級

線電壓輸出幅值              0～320V

相電壓/ 線電壓輸出功率  70VA / 140VA

開關量

10路開關量輸入

空接點             1～20mA，24V

電位接點接入  “0”：0 ～ +6V；

                     “1”：+11 V ～ +250 V

8對開關量輸出

DC：220 V／0.2 A；     AC：220 V／0.5 A

時間測量范圍

0.1ms ～ 9999s ，        測量精度 ＜0.1mS

體積重量

480×360×200mm3 ，19kg。

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

JB1000微機繼電保護測試儀（六相）說明書下載.pdf
