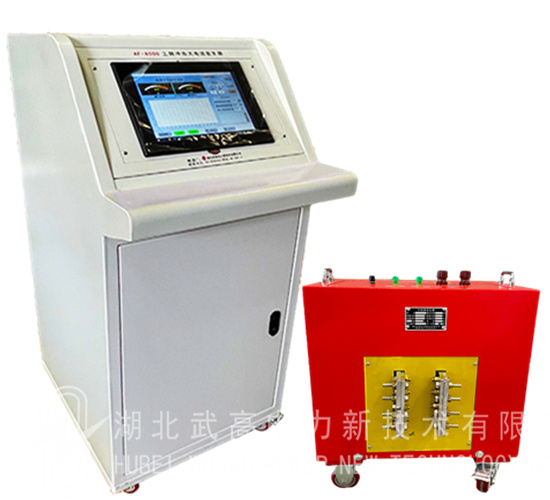

產品概述 Overview

AF 系列工頻沖擊大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研院所等部門，屬于短時或斷續工作制，本大電流發生器采用PLC控制電路，連接工業電腦，可以進行大電流沖擊試驗，并能生成“時間-電流”曲線，具有體積小、重量輕、使用維修方便等特點。

產品特點 Product Features

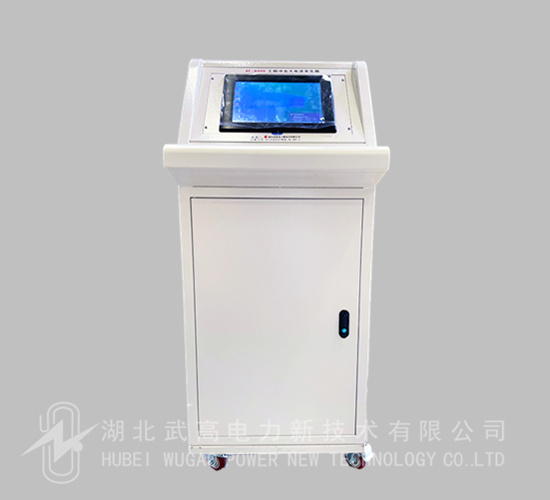

• 12.1寸電腦液晶顯示器工業一體機，電腦觸摸屏操作，Windows10專業系統

• 高精度電流傳感器傳輸數據。三菱原產PLC和數據模組通訊電腦，高速采樣，運行穩定。

• 人機對話菜單操作方式，智能化工作全過程。

• 手動升流，自動升流，沖擊速斷三種試驗?zāi)Ｔ囼?yàn)，滿足多種大電流試驗工作。操作靈活簡單。

• 輸出電流顯示直觀明了。沖擊試驗生成時間-電流曲線，

• 完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間。

• 具有回零檢測功能，回零確定后才可進行試驗，安全可靠。

• 升流速度由步進電機調節，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零。

• 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

• 自動錯誤診斷，易于發現和解決問題。

技術參數  Technical Parameter

1.電源，380V,供電容量30KVA

2.輸入電流 125A,輸出電流 8000A

3.單相 50HZ 輸出

4.通流計時范圍：999S

5.沖擊計時范圍：0-9S，精確度1mS

6.環境溫度：－10℃至 50℃

7.電流精度 ≤1.0% (F.S)

8.主要參數：

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
