產品別稱：大電流溫升試驗設備，大電流溫升試驗系統，大電流溫升試驗裝置
該試驗試驗裝置主要用于母線槽，開關，開關柜和其它電器設備作電流負載試驗及溫升試驗。輸入工作電源后，可通過調節調壓器輸出電壓而獲得試驗所需的大電流，由數字控制臺、單相接觸式調壓器、單相大電流變壓器及測量標準互感器、精確時溫記錄試驗裝置組成，成套試驗試驗裝置必須連接完整，要求保護可靠。控制臺、調壓器、大電流變壓器必須可靠接地！要求本試驗裝置能滿足GB7251，GB3906關于溫升試驗的相關標準需要。
功能特點：
1.數字控制測量臺, 控制電源開關為鑰匙開關來控制試驗裝置的控制電源;電流值由客戶根據需要確定,本設備大輸出電流單相1500A，液晶屏及數字表頭顯示；
2.單相接觸式調壓器輸入電壓：兩相380V,輸出電壓：0-420V
3.單相大電流變壓器冷卻方式為自冷、戶內裝置;線圈材質：初級H級絲包銅線，耐溫度180度，次級為銅排輸出,噪音：40-65分貝
4.高精度電流互感器測量精度為0.5級
5.溫度記錄儀連接方式使用T型熱電偶測量溫度,最大采集路數為8路
6.本套設備要求可以長時間運行；
設備組成:
1、1500A 單相大電流發生器 1臺
2、40kVA接觸式電動調壓器 1臺

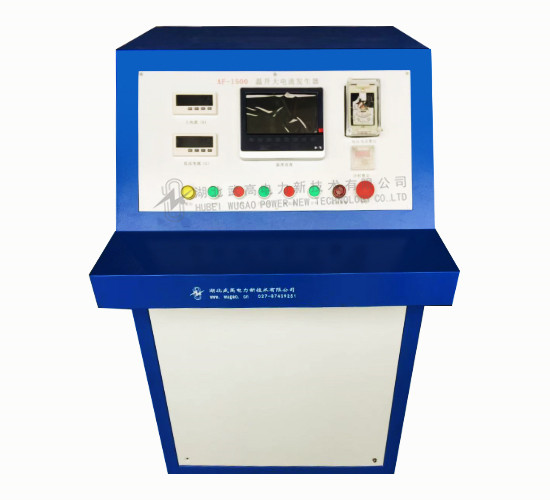

3、數字控制測量臺 1臺
4、0.5級1500A/5A高精度電流互感器 1臺
5、試驗裝置的內部控制電纜連接線 若干
6、溫記錄測試儀 1臺
7、貼片式測溫線（貼片探頭8個） 1套
工作條件:
海拔高度：≤1000m。
環境溫度： -5℃ — +45℃。
環境濕度為25℃時，相對濕度不超過90%
主要技術參數:
使用電源：380V±10% 50Hz三相四線
設備容量：40kVA
額定輸入電流：100A；
額定輸出電流：0-1500A；
輸出電壓： 〉20V
電流測量精度：±0.5%
溫度測量精度：±1℃
波形畸變率：3%
設備噪聲：≤70dB
試驗裝置過流保護設定：額定容量的20%-100%范圍內調節
具備短路跳閘保護。
加熱時間設定：0.01秒至999.9小時任意設定
本套設備要求可以長時間運行
使用說明：
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
