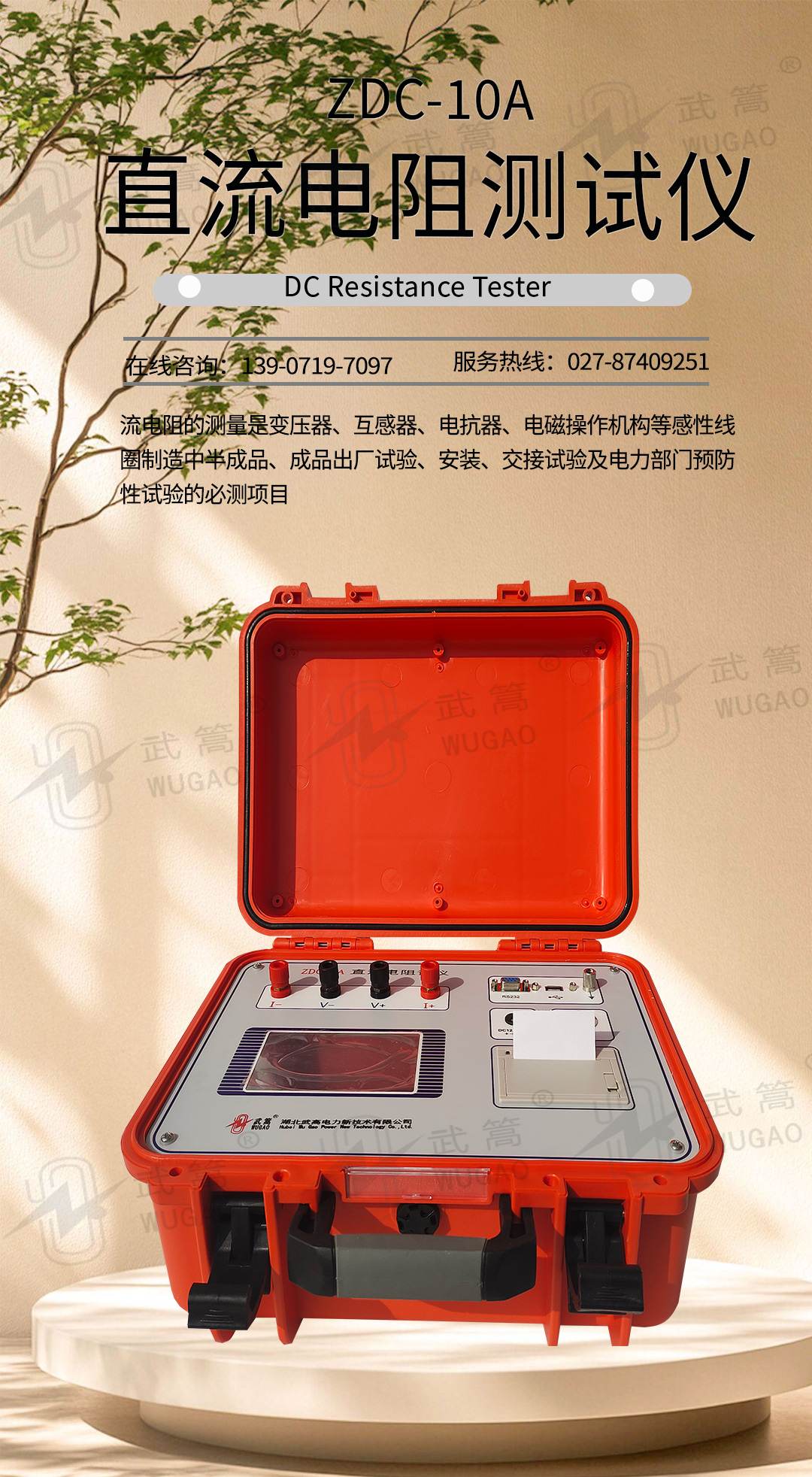

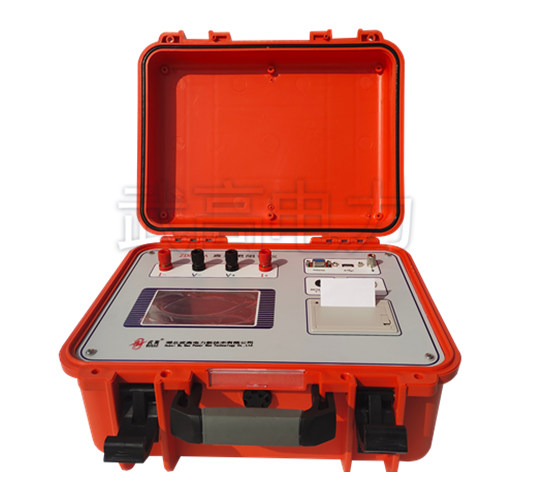

產品概述 Product Overview

直流電阻測試儀是根據《中華人民共和國電力行業標準》制造的高電壓測試設備，按通用技術條件DL/T845.3-2004設計，依據《電力設備交接和預防性試驗規程》，直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患，是單、雙臂電橋的換代產品。

性能特點 Performance characteristics

1、鋰離子電池供電(12V)，便于現場操作。

2、儀器提供6檔輸出電流選擇，最大可以輸出10A電流。

3、儀器測量范圍寬，1mΩ-20kΩ。

4、具有完善的保護電路，性能更可靠。

5、高速打印機，彩色液晶觸摸屏提示菜單操作，便于使用。

6、具有自動放電報警，減少誤操作。

7、儀器自帶萬年歷。

技術指標  TECHNICAL INDEX

1、輸出電流：10A  5A、1A 、100mA、10mA、<5mA

2、測量范圍：

• 1mΩ～ 0.8Ω  10A

• 1mΩ～ 1.6Ω  5A

• 0.01Ω～8Ω   1A

• 1Ω～80Ω     100mA

• 10Ω～800Ω    10mA

•  100Ω～20kΩ   <5mA

3、準確度：0.2%±2μΩ

4、分辨率：0.1μΩ

5、工作溫度：-20～40℃

6、環境濕度：≤80%RH，無結露

7、工作電源：鋰離子充電電池。

8、充電電源：12.6V/2A

9、產品規格：370*200*270

10、重量：3.5kg

ZDC-200(10A)直流電阻測試儀說明書點擊下載.pdf

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
