產品簡介：

WYD系列無局放成套裝置是我公司研制開發生產的一種新型儀器，它基本上保持了原有局部放電檢測儀的優點和功能，并致力于縮小儀器體積、重量，使之成為名符其實 的攜帶式儀器。該設備是根據IEC（270）標準，利用肪沖電流法原理研制而成，并滿足GB-7354-87、GB-1207-97、GB-1208-97中關于局部放電測試對測試儀器的技術要求。

性能特點：

1.獨立二通道數字式局部放電測量，同步采樣、處理、顯示

2.內，外同步隨意選擇，并具有零標指示及相位分辨功能

3.顯示方法：自由選擇橢圓、直線、正弦三種顯示方式

4.單個放電脈沖波形分析、以便確定放電性質

5.隨時保存試驗數據和波形，并可重新顯示。分析過去已保存的試驗記錄

6.增益范圍：各通道單獨調節，波形顯示可隨時平滑調節且不影響測量結果

7.可對特殊或隨機波形進行單次捕捉抓取并進行詳細分析

8.抗靜態干擾功能，可去除相位固定的干擾信號

9.相關濾波技術抗干擾功能，可有效去除與電源不同步的隨機干擾

10.帶通濾波器采用模擬。數字混合濾波技術、帶寬可任意組合，有效抑制各種干擾

11.任意相位開窗、單窗、雙窗任選，360度內任意選擇自由開窗

12.在檢測局部放電的同時，能夠監視試驗電壓

13.對局部放電脈進行放電測量、放電時間、波形分析

14.二維和三維局部放電圖譜顯示

15.任意存貯、編輯、打印局部放電圖形及數據，自動生成試驗報告

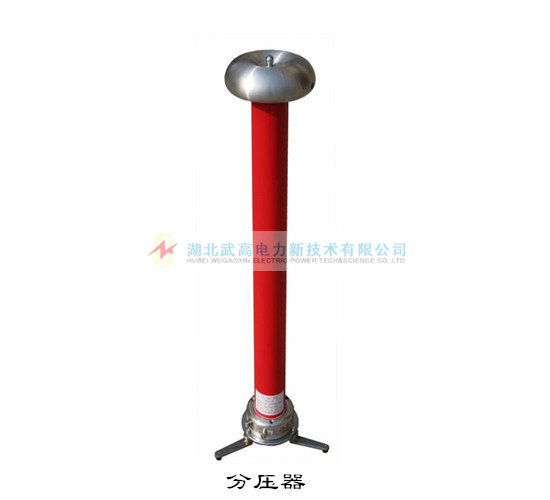

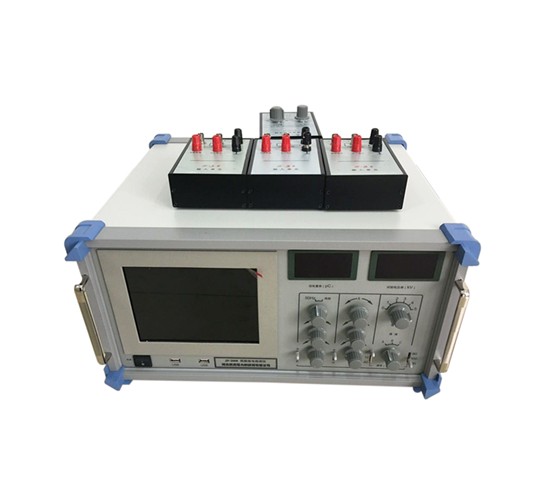

WYD系列無局放系統（無局放試驗變壓器）主要設備展示

系列無局放試驗變壓器技術參數：

1.額定容量：0-1000KVA

2.額定輸入電壓：0.22/0.38/3/6/10KV

3.額定輸入電流：0-1.25A

4.額定輸出電壓： 0-800KV

5.額定輸出電流：0—375A

6.測量端額定電壓：100V

7.聯結組：11O

8.冷卻方式：ONAN

9.運行時間：100%UN,IN運行60min

                   70%UN.IN連續運行

10.相數：單相

11.頻率：50HZ

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
