概述 overview

YD系列輕型高壓試驗高壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的YDJ系列輕型交直流高壓試驗變壓器，是在YD系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。本產品采用充油絕緣，交直流兩用，輸出單相電壓高，輕巧耐用。

YD系列輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。

系列操作臺用于0.5～100KVA試驗變壓器的調壓控制。其工作原理是：通過調整自耦調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，操作箱（臺）內裝有高壓輸出電壓表，低壓輸入電流表、電子過流保護電路（操作臺為機械式過流保護）、計時以及計時和過流聲光報警裝置。可以方便地讀取試驗電壓值，并能可靠地保護設備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗的理想設備。

成套設備 complete sets of equipment

含高壓試驗變壓器1臺；操作臺1臺；配套使用。

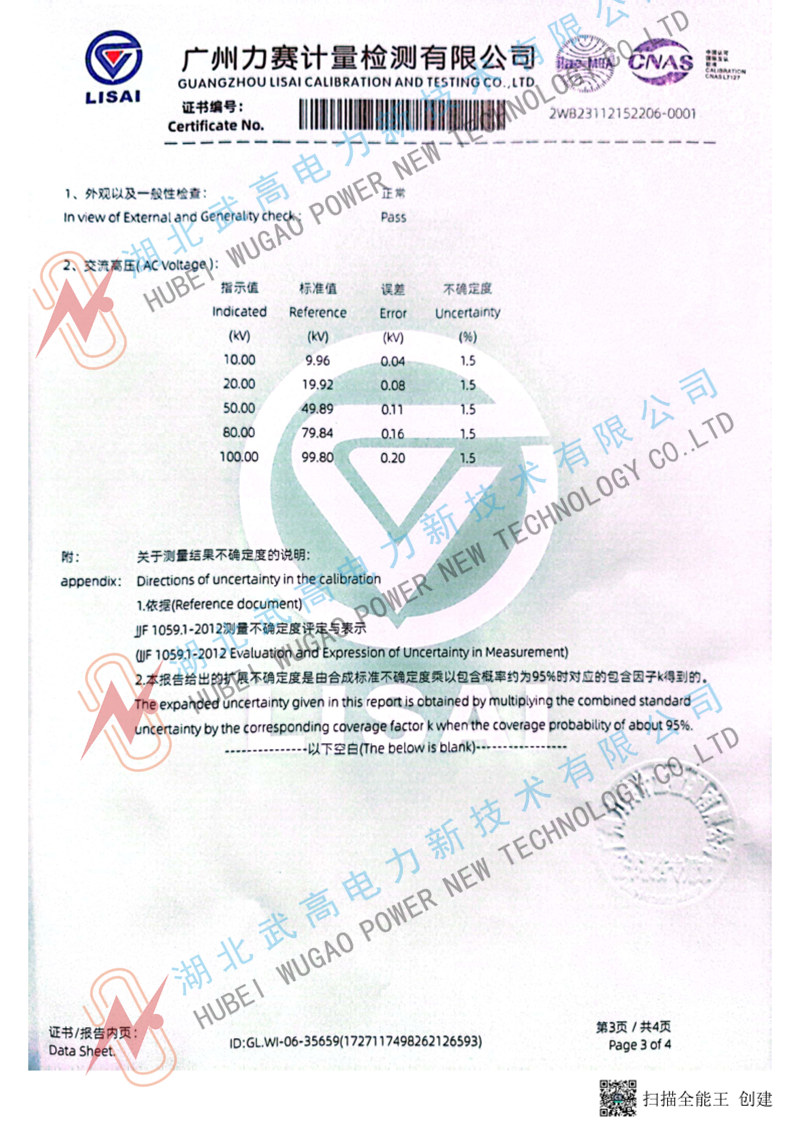

產品參數 Product parameters

YD-系列輕型交直流試驗變壓器--以下表格紅色文字為本產品參數。

注：本系列產品中有200V的串級抽頭，可二臺或三臺串級成交流100KV、150KV、200KV、300KV直流140KV、210KV、280KV、420KV的高電壓。

并可根據用戶需要在高壓繞組中抽出5 – 15KV的中壓抽頭，供高壓電機作交流耐壓試驗。并可定制特殊規格的試驗變壓器。

YD系列100KV成套油浸式高壓試驗變壓器說明書下載.pdf

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
