概 述:

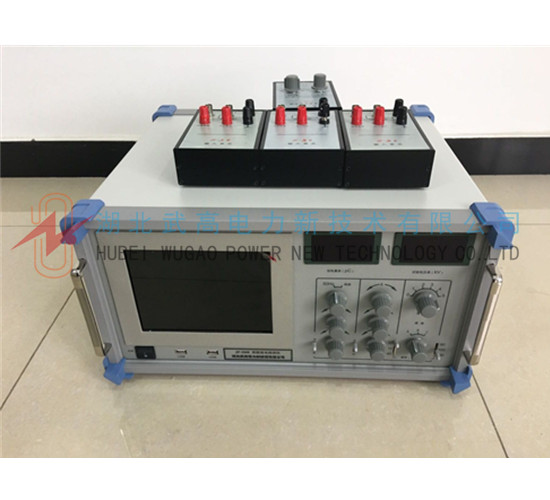

      JF-2002局部放電檢測儀是我廠根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC60270）標準，采用了先進技術和先進電路，通過各地用戶廣泛試用后的不斷改進而成的，它在保留了前幾代產品優點和功能的同時，又比前幾代產品在設計上更完善，使用上更方便，性能上更可靠。

      JF-2002局部放電檢測儀具有檢測靈敏度高，適用試品范圍廣，信噪比高等特點。采用大屏幕示波管，試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，有線性、對數雙功能指針式表頭和數字式表頭，可同時顯示放電脈沖的放電量。JF-2002局放儀是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF-9或JZF-10型校正脈沖發生器配合使用，尤其適合電力部門、生產制造廠家和科研單位。

系統工作原理：

       試品CX在試驗電壓下產生局部放電時，經耦合電容Ck產生脈沖電流，由輸入單元拾取得脈沖信號。經低噪聲前置放大器放大、濾波放大器選擇所需頻帶及主放大器放大（達到所至需幅值）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送脈沖峰值表顯示其峰值。時間窗單元是選取試驗電壓每一周期內脈沖峰值表的一段工作時間；并在這段工作時間內將示波屏的相應顯示區加亮，它可以避開固定相位的干擾，這是常規的放電量測試方法。

       用JZF型校正脈沖發生器注入試品CX一個的已知電量時，調節放大器細調旋鈕使放電量表顯示的值與注入電量一致，就可以在加電壓試驗時直接在表上讀出被測放電量，無須進行計算，十分方便。

       試驗電壓表經電壓表電阻R產生試驗電壓過零標志訊號，可在示波屏上顯示零標脈沖，試驗電壓大小可由kV表顯示。

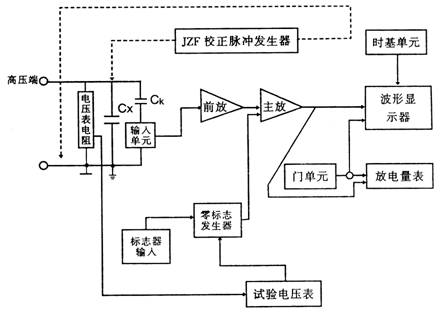

       整個系統的工作原理可參看方框圖（圖1）

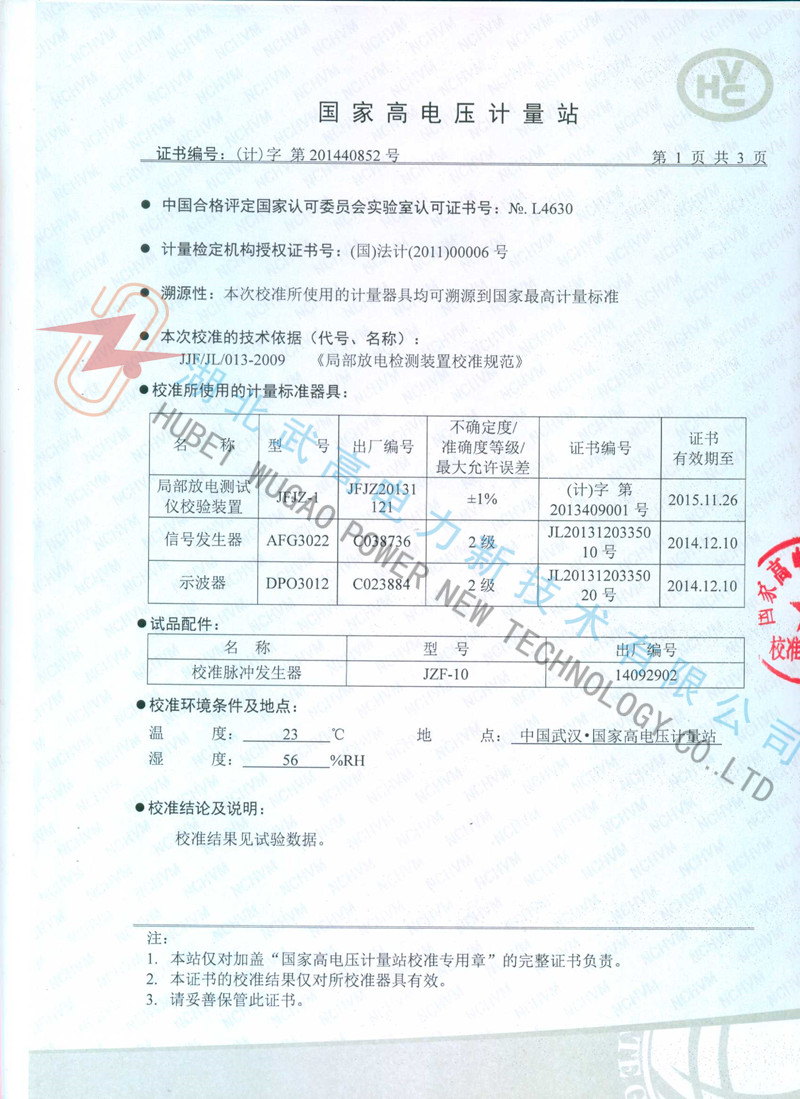

主要技術指標：

1、可測試品的電容量范圍6pF~250μF

2、檢測靈敏度及允許電流（見表1）

   表1、檢測靈敏度及輸入單元允許電流值

3、橢圓掃描時基

（1）頻率50（內）、100、150、200、400Hz

（2）旋轉：以30°為一檔，可旋轉360°

（3）工作方法：橢圓——擴展——直線

（4）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安，并有過載自動保護裝置

4、顯示單元

采用124×104mm2矩形示波管，有亮度與聚焦調節旋鈕

5、放大器

（1）3dB低頻端頻率fL：10、20、40kHz任選

（2）3dB高頻端頻率fH：80、200、300kHz任選

（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB

（4）正負脈沖響應不對稱性<1dB

6、時間窗

（1）窗寬：可調，50HZ下15°～ 150°

（2）窗位置：每一窗可旋轉0°～ 170°

（3）兩個時間窗可分別或同時開

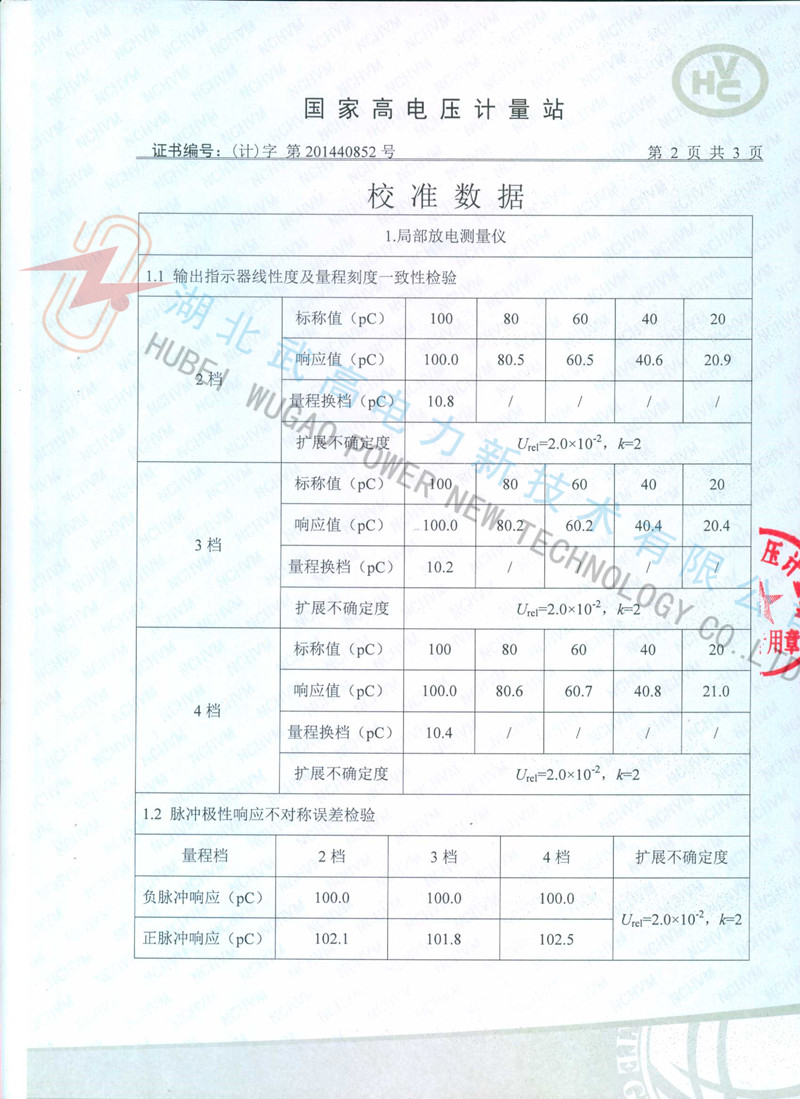

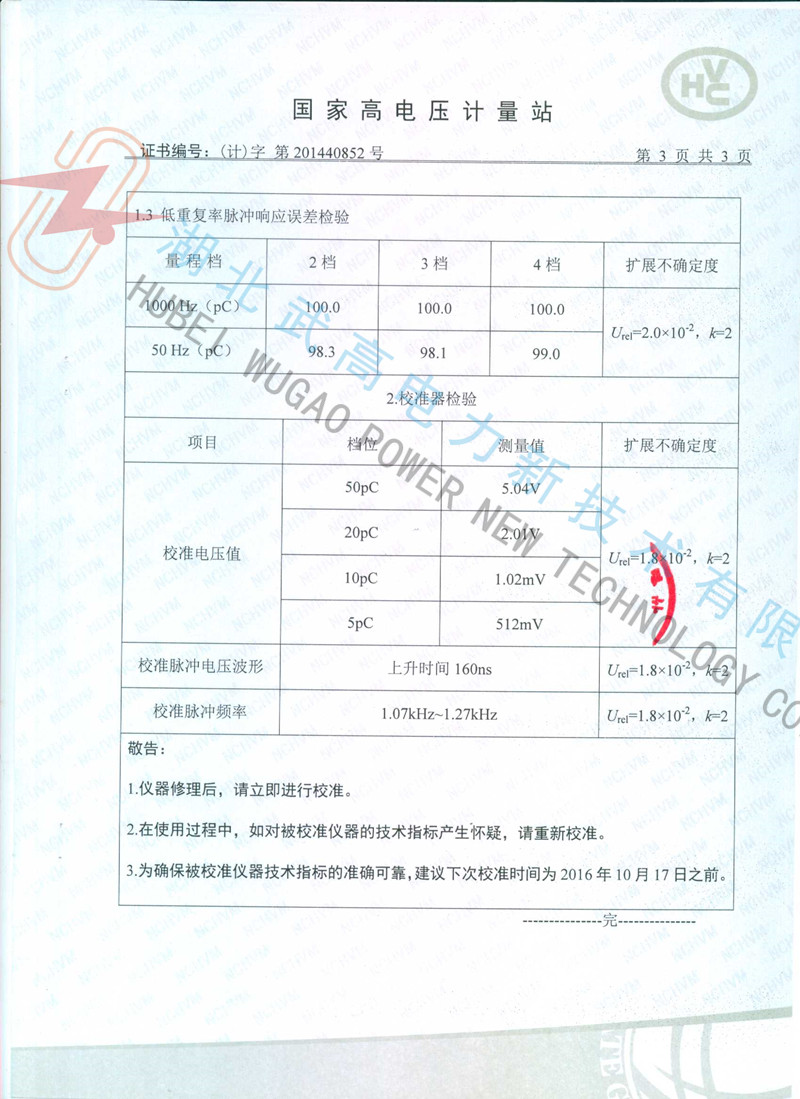

7、脈沖峰值表

（1）線性刻度指針式表頭0—100  誤差±5%（以滿刻度計）

（2）對數刻度指針式表頭0—10—100  誤差±5%（以滿刻度計）

（3）數字表頭：以3位半LED數字表顯示0—100   誤差：±3%（以滿刻度計）

8、試驗電壓表

（1）量程100kV（用100kV電壓表電阻R）

（2）顯示：3位半數字電壓表

（3）誤差：±3%

9、零標系統

（1）內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符

（2）零標志與所有橢圓掃描頻率相一致

10、結構

（1）體積530×550×220mm3

（2）重量：約22kg

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
