1 概 論

局部放電不會使電極完全短路的電氣放電。 這種放電的幅值通常都很小。但是它們確實會導致絕緣層性能的不斷下降，最終導致電氣設備的故障。

非侵入式局部放電檢測提供了既快速又簡單的方法， 用于識別可能會引起停電或造成人員傷害的潛在絕緣故障。

局部放電會以下述的方式放射能量：

電磁能量：無線電波、光、熱聲能：聲波、超聲波

氣體：臭氧、氮氧化物。

非侵入式檢測最實用的技術都是基于檢測電磁頻譜中的高頻部分以及超聲波信號。本產品是專門開發的操作簡單的用于檢測電磁波及超聲波活動的儀器。

2.2 空氣傳播的超聲波放電活動

局部放電活動中的聲波輻射會出現在整個聲譜范圍中。 聽聲音是可能的，但是要取決于各人的聽覺能力。

使用儀器來檢測聲譜中的超聲波具有幾個優點。 儀器比人耳更敏感，與操作員無關，且工作在音頻以上的頻率，并且具有更強的方向性。

最敏感的檢測方法是使用中心頻率為40 ~200kHz 的超聲波傳感器。 該方法可以非常成功地檢測局部放電活動。

2.3 空氣傳播的超聲波放電活動

當局部放電活動出現在高壓開關柜絕緣層中時， 它會產生高頻電磁波， 它只可以通過金屬外殼上的開孔從開關柜內泄漏到外表面。這些開孔可以是外殼縫隙或密封墊圈及其它絕緣部件周圍的間隙。

當電磁波傳播到開關柜外面時， 它會在接地的金屬外殼上產生瞬態電壓。瞬態地電壓( TEV) 在幾個毫伏至幾伏的范圍內，存在時間很短，具有幾個納秒的上升時間。

可采用非侵入方式將探頭放在開關柜的外面來檢測局部放電活動。

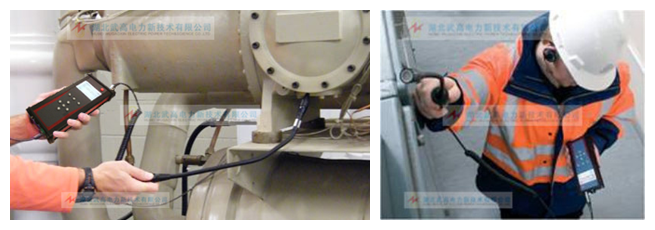

局部放電檢測儀現場測試圖

技術參數:

1、適用范圍：采用非侵入式檢測方式，對高壓電氣設備的局部放電缺陷進行檢測及定位。

2、傳感器配置

標配：超聲波傳感器(UA)、地電波傳感器(TEV)

選配：變壓器專用傳感網、GIS專用特高頻傳感器、高壓電纜專用傳感器，也可根據用戶要求定制。

3、檢測原理：超聲波法(UA)、地電波法(TEV)及特高頻法(UHF)。

4、檢測頻帶：

超聲波：40～200KHz

地電波：3~100MHz

特高頻：300～2000MHz。

5、測量范圍：

超聲波：-90～80dB

地電波：-80～10dBm

特高頻：-80～10dBm

6、靈敏度：最小10pC(具體取決于傳感器與放電源之間的距離)。

7、傳感器：

① 超聲波傳感器：20～200(kHz);

② 地電波(TEV)：5 ~ 100MHz。

③ 特高頻傳感器：300～2000(MHz)，具備定向接收特性；

8、具有內置超聲傳感器，地電波、超聲波二合一傳感器，可選變壓器專用傳感器、GIS專用傳感器、電纜專用傳感器等部件；

9、軟件功能：

① 連續檢測特高頻、地電波及超聲波信號，判斷是否存在局部放電；

② 實時顯示被測信號的變化趨勢、可對局部放電信號的發展作出較為直觀的判斷；

③ 具備數據的現場存儲功能。

10、儀器特征：

① 屏幕顯示：高對比度 3.5 英寸TFT彩屏。

② 數據存儲：可保存 1000 組測試數據。

③ 工作電源：內置 8.4V 鋰電池，可連續工作 8 小時。

④ 電源：輸入100-240VAC，輸出8.4V/3A，充電時間3～4小時。

⑤ 外形尺寸：220 * 100 * 40。

⑥ 儀器重量：1.5kg。

⑦ 使用溫度：-25℃～45℃。

⑧ 存儲溫度：-35℃～60℃。

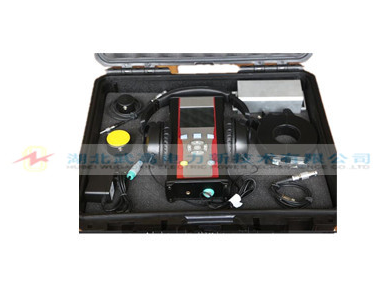

11、成套配置：主機、傳感器、交流適配器、連接電纜及運輸箱。

局部放電檢測儀說明書下載.pdf
