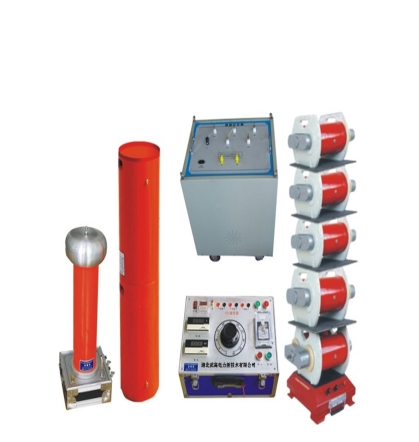

XB可調諧振升壓裝置，又稱容式電壓互感器實驗裝置，根據國家規定校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理?xiàng)l件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求，XB)可調諧振升壓裝置是國內最先用于現場效驗的可調試諧振裝置，已廣泛用于國內500kV及以下的電   容式 電壓互感器的現場校驗。

XB可調諧振升壓裝置性能特點：

★ 成套系統

1.輸出電壓波形好，回路處于工頻諧振狀態，對工頻基波電流呈低電抗，而對其他諧波電流呈高電抗，有優良的濾波性能。

2.需要電源容量小。由于回路呈諧振狀態，輸出容量是所需電源容量的Q倍，品質因數Q值可達20～80。

3.當試品發生擊穿，回路失諧，電抗器立即起到限制短路電流作用，回路電流只有正常工作電流的1/Q，不會加劇對被試品的破壞。

4.該裝置為干式組合式串聯諧振裝置，由干式試驗變壓器（勵磁變壓器）和一臺干式電抗器組成。

5.本裝置整套設備應為組合式，適合現場使用。

6.調壓控制箱有過流保護功能，過流保護采用撥碼整定。

7.本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬范圍的調節其電感值。

★ 串聯諧振升壓設備

★ 電抗器與勵磁變壓器

1.電抗器的電感值與額定電感值之差不超過額定電感值的-5%～+3%。

2.電抗器絕緣水平能耐受其額定電壓的1.2倍工作頻率電壓作用lmin不發生閃絡、擊穿。

3.電抗器在諧振裝置工作時對應的負荷和時間下，繞組溫升不大于45K。

4.電抗器在額定電壓下，5min內進行兩次高端對地短路放電，整個裝置不發生損壞。

5.電抗器局部放電試驗在裝置自身系統下進行，在額定電壓下不大于10pC。

6.調感電抗器操作性能平穩、靈敏、無卡澀，并可連續可調，氣隙位置指示與電感值有對應關系，指示位置應正確、可靠。

7.電抗器操作系統的連接為軟連接，具有一定的調節范圍。

8.電抗器空載損耗耐壓后值與耐壓前值之比不大于1.02倍。

9.勵磁變壓器的直流電阻、變比、絕緣電阻、介損性能要求符合GB1094.1、GB1094.2、GB1094.5的性能要求。

10.干式勵磁變壓器溫升性能滿足額定容量條件下繞組溫升不大于45K，絕緣不開裂。

11.勵磁變壓器絕緣水平應耐受工作頻率下的1.2倍額定輸出電壓作用5min，不發生閃絡、擊穿。

XB可調諧振升壓裝置技術參數：
